Obrazy trójwymiarowe dzięki szybkim wyświetlaczom OCB
Źródło zdjęć: © heise-online.pl

Podczas konferencji DisplayWeek w San Antonio Toshiba zaprezentowała trzy różne metody wyświetlania obrazów trójwymiarowych. W przypadku dwóch z nich wykorzystano pewien wariant ekranów LCD – Optically Compensated Bend (OCB).

288756000222296211

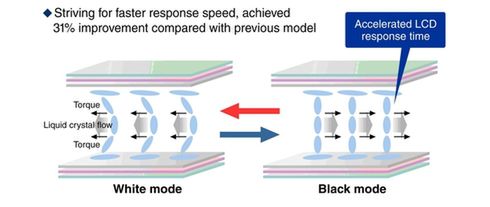

Źródło zdjęć: © Panele OCB charakteryzują się krótkimi czasami przełączenia (fot. heise-online.pl)

Panele tego typu, charakteryzujące się krótkimi czasami przełączania, pozwalają na sekwencyjne pokazywanie trzech barw podstawowych: czerwonej, zielonej i niebieskiej; to z kolei umożliwia pokazywanie obrazów rozłożonych na części składowe (Field Sequential Colour). Obraz powstaje na tej samej zasadzie jak w rzutnikach DLP.

W przypadku tradycyjnych ekranów kolory są tworzone równocześnie z wykorzystaniem trzech położonych obok siebie subpikseli RGB. Zaletą sekwencyjnego odtwarzania koloru w panelach OCB jest większa wydajność emisji strumienia świetlnego; nie pochłania go żaden filtr barwny, więc każdy pojedynczy punkt obrazu jest jaśniejszy (ponieważ nie musi być dzielony na subpiksele za pomocą nieprzepuszczających światła pasków).

Toshiba zastosowała szybkie ekrany LCD OCB, aby pokazywać na nich dwa osobne obrazy przeznaczone dla każdego oka osoby oglądającej. Dzięki krótkim czasom przełączania (ok. 2 milisekund) panel OCB sprawnie rozdziela dane, z których składa się materiał 3D. Urządzenie działa przy tym jak migawka –. całkowita rozdzielczość wyświetlacza pozostaje niezmieniona.

288756000222558355

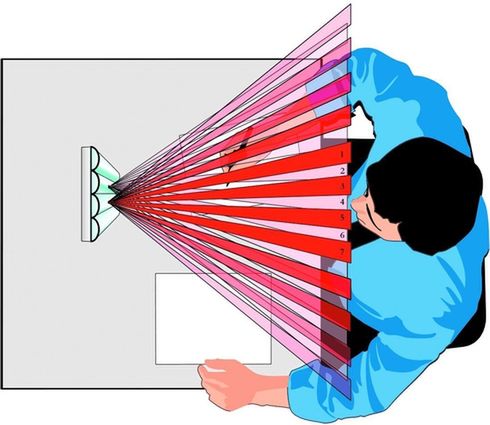

Źródło zdjęć: © Dzięki foliom rastra lewe i prawe oko widzi przeznaczony dla niego fragment obrazu stereo (fot. heise-online.pl)

W trzycalowym module OCB producent używa sekwencyjnego sterowania barwami z podświetleniem LED i rozdziela obraz dla lewego i prawego oka, korzystając ze specjalnej folii soczewkowej umieszczonej za panelem. Metoda wyświetlania obrazu 3. nazwana przez Toshibę Time Sequential Twin-Eye ma pozwalać na uzyskanie wrażenia trójwymiarowości bez stosowania specjalnych okularów i zarazem zapewniać możliwość patrzenia na ekran pod szerokim kątem. Tryb prezentacji obrazu daje się zmieniać z trój- na dwuwymiarowy. Rozdzielczość – 400×200 pikseli – jest jak na panel o przekątnej 7,6 centymetra naprawdę wysoka.

Inny ekran pozwala na odtwarzanie ekranu trójwymiarowego bez folii rastrowej. W przypadku tego ekranu wielu użytkowników może równocześnie obserwować przestrzenny obraz bez stosowania okularów trójwymiarowych – autostereoskopowy wyświetlacz o przekątnej 12 cali (30 centymetrów) przedstawia obraz, który może być obserwowany równocześnie z wielu kierunków.

wydanie internetowe www.heise-online.pl
