Torbuster – izraelska tarcza przeciwtorpedowa
Na współczesnym polu bitwy morskiej zagrożenie ze strony torped stanowi złożone wyzwanie nie tylko dla okrętów podwodnych, ale także dla jednostek nawodnych. Wraz ze wzrostem możliwości torped, które są zdolne do naprowadzania przewodowego, pasywnego, aktywnego i na kilwater, wzrosła również potrzeba bardziej wyrafinowanej obrony. Propozycją izraelskiej firmy Rafael i jej spółki zależnej DSIT jest Torbuster SP – kompleksowy zestaw obrony przeciwtorpedowej dla okrętów nawodnych.
15.05.2023 | aktual.: 15.05.2023 17:58
Torbuster składa się z sensorów do wykrywania torped i efektorów mających wrogie torpedy zmylić lub zniszczyć. Pierwszym sensorem jest system wykrywania torped Monkfish Torpedo Detection and Alert Sonar. Jest to instalowany w kadłubie okrętu wojennego sonar mogący pracować w trybie aktywnym, pasywnym i przechwytywania. Zapewnia dookólną i stałą zdolność do wykrywania torped przy wszystkich stanach morza. Zaawansowane algorytmy przetwarzania sygnału minimalizują ryzyko fałszywego alarmu. System działa w pełni automatycznie dokonując szybkiej identyfikacji torpedy. Może śledzić kilkanaście celów równocześnie i automatycznie generując alarm nie potrzebuje obsługi operatora.
Drugim systemem jest sonar podkładubowy BlackFish pracujący na falach średniej częstotliwości i przeznaczony do wykrywania zagrożenia na wodach przybrzeżnych i otwartym oceanie. Ze względu na swoje rozmiary urządzenie jest przeznaczone dla średnich i dużych okrętów wojennych. Wykorzystuje tryby sonaru pasywnego, aktywnego oraz równoległego. BlackFish, skupiając się na słabych celach w bardzo zaszumionych środowiskach akustycznych, może być stosowany w szerokim zakresie misji obrony podwodnej. System dostarcza danych o lokalizacji okrętów podwodnych, min i przeszkód podwodnych, jak również zapewnia wczesne wykrywanie, śledzenie i ostrzeganie o nadchodzących torpedach.
Dalsza część artykułu pod materiałem wideo

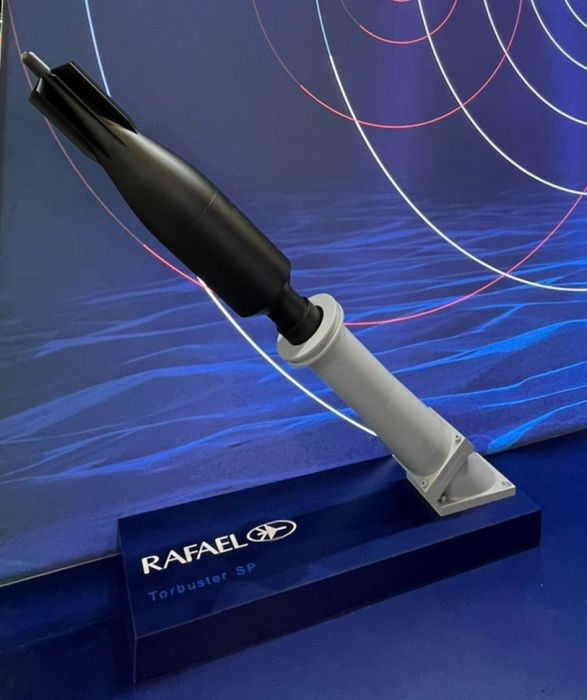

Efektorem jest wabik nazywający się tak, jak cały system – Torbuster SP. Bazując na danych pozyskanych z opisanych wyżej sonarów komputer Tactican tworzy model sytuacji taktycznej i proponuje optymalne wykorzystanie wabików mogących pracować w trybach soft-kill (zmylenie torpedy) i hard-kill (fizyczne zniszczenie torpedy). Systemem kieruje jeden marynarz. Po wykryciu zagrożenia, z wyrzutni wystrzeliwany jest wabik Torbuster SP z zaprogramowanym trybem działania w zależności od danych pozyskanych z sensorów.

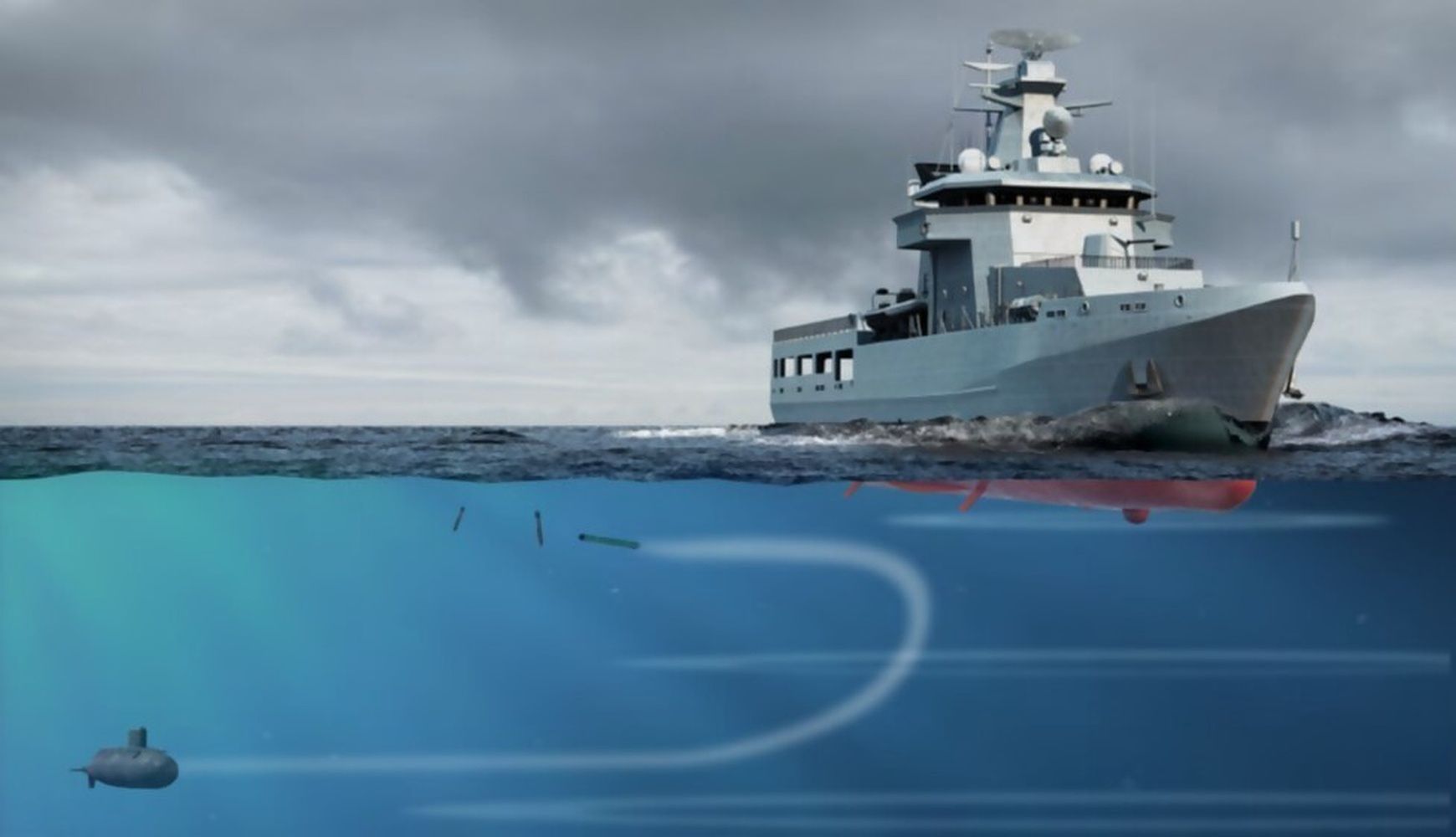

W przypadku torpedy z naprowadzaniem pasywnym Torbuster SP symuluje sygnaturę akustyczną okrętu, z którego został wystrzelony, co odciąga torpedę od właściwego celu. W przypadku torped z naprowadzaniem aktywnym wabik wykrywa i w czasie rzeczywistym analizuje sygnał z sonaru naprowadzającego torpedę i rozpoczyna emisję sygnału zagłuszającego. W obu przypadkach istnieje również możliwość fizycznego zniszczenia atakującej torpedy. Wabik jest wyposażony w zapalnik zbliżeniowy, który w momencie wykrycia, że torpeda znajduje się blisko niego detonuje ładunek wybuchowy niszczący torpedę i przez to zapobiega ponowieniu ataku przez torpedę. Opcjonalnie można zastosować wabiki Scutter Mk3 klasy soft-kill.
Rafael Underwater Systems
System jest instalowany na okrętach wojennych jako osobne urządzenie w formie wyrzutni i pojedynczej konsoli operatorskiej. Dzięki temu może być zintegrowany z dowolnym typem okrętu wojennego posiadającym miejsce w kadłubie na sonary i na pokładzie na wyrzutnie. Ta ostatnia ma masę 200 kg. Wyrzutnia może być również zainstalowana wewnątrz okrętu podwodnego. Pojedynczy wabik Torbuster SP ma 2,3 m długości, 20 cm średnicy i masę 52 kg.
Autor: Marcin Wołoszyk
