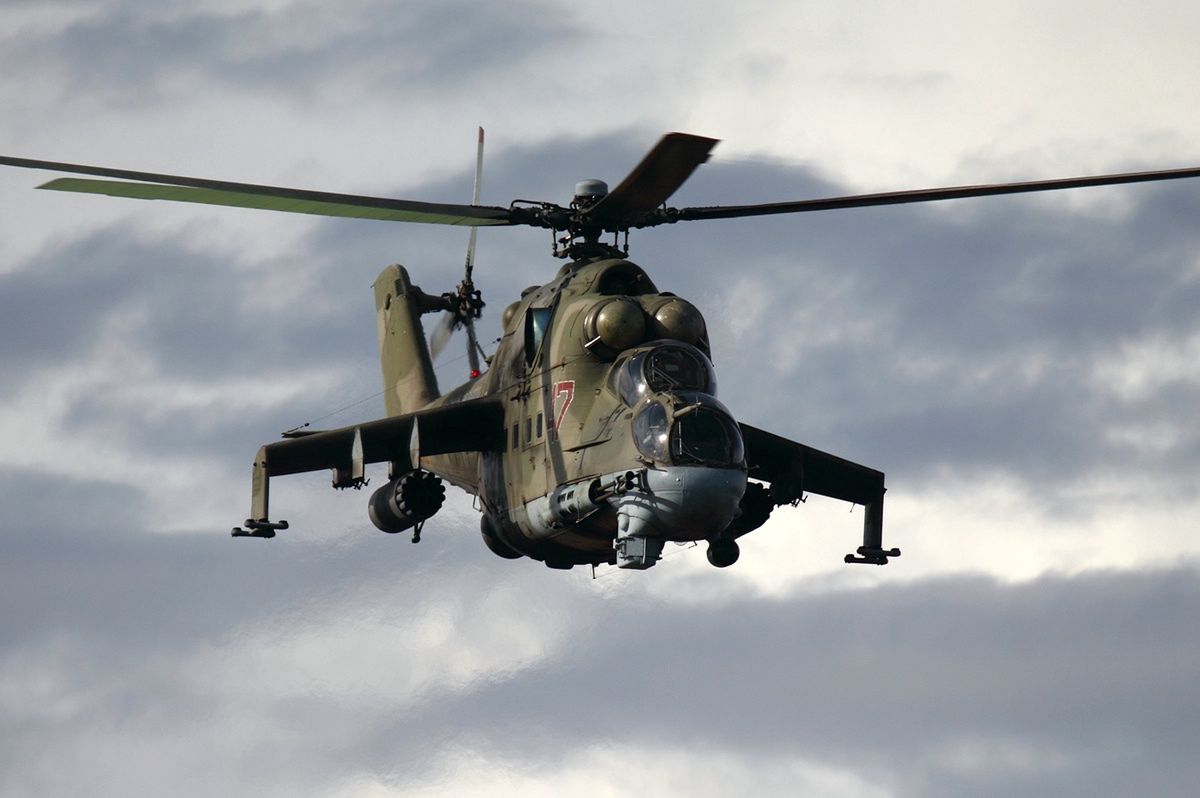

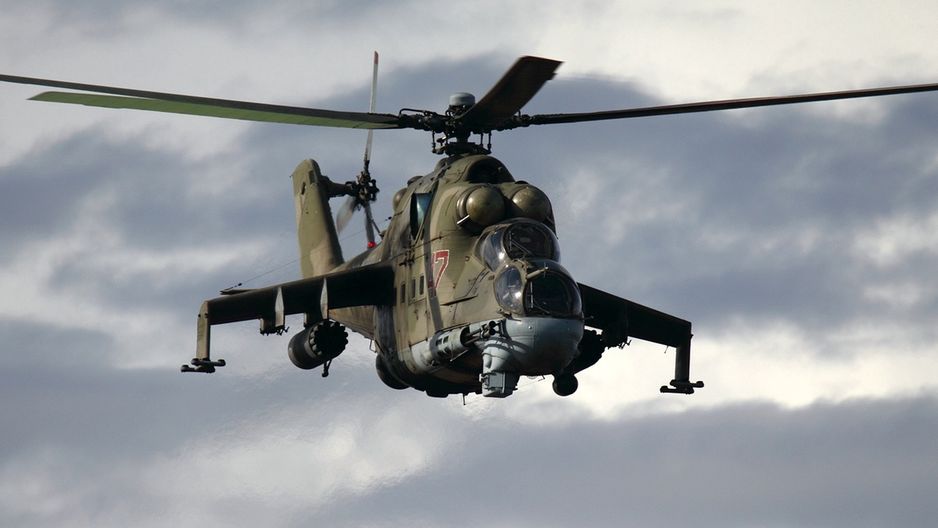

Śmigłowiec Mi-24
Śmigłowiec Mi-24
Źródło zdjęć: © Russian Planes, Igor Dvurekov, Lic. CC BY-SA 3.0
Łukasz Michalik
06.03.2021 08:34

Śmigłowce szturmowe to od lat niespełnione marzenie polskich wojskowych. Ich rolę w polskim wojsku od lat 80. pełnią coraz bardziej przestarzałe maszyny Mi-24 – ciężkie śmigłowce bojowe, do których przylgnęło określenie "latający czołg". Co potrafią?

Mi-24 (w terminologii NATO: Hind) to ciężki śmigłowiec bojowy zaprojektowany przez biuro konstrukcyjne Michaiła Mila. Oblatana w 1969 roku maszyna może pełnić rolę śmigłowca szturmowego, wsparcia, a także śmigłowca transportowego. Jest to możliwe dzięki przedziałowi transportowemu, mieszczącemu do 8 żołnierzy. Uzbrojenie Mi-24 stanowią karabiny maszynowe, pociski niekierowane, kierowane pociski przeciwpancerne a nawet bomby.

Mi-24 – historia powstania

Maszyna powstała jako efekt zmian, wprowadzanych w Armii Czerwonej w latach 60. Zainicjował je rozwój technologii, zwłaszcza przeciwpancernych pocisków kierowanych, a także doświadczenia wynikające z walk na Bliskim Wschodzie i południowo-wschodniej Azji.

Na ich podstawie Związek Radziecki jako pierwsze państwo świata podjął próbę umieszczenia swoich żołnierzy piechoty nie – jak dotychczas – w transporterach opancerzonych, ale w bojowych wozach piechoty, zdolnych do towarzyszenia nacierającym czołgom ma polu bitwy.

W porównaniu z transporterami czy zwykłymi ciężarówkami były to pojazdy cięższe, lepiej uzbrojone i zapewniające żołnierzom efektywniejszą ochronę. Ich zadaniem było nie tylko dowiezienie żołnierzy w pobliże rejonu walk, ale – co było nowością – transport bezpośrednio na polu bitwy, a po spieszeniu desantu zapewnienie mu wsparcia.

Według takich założeń powstał pierwszy masowo produkowany bojowy wóz piechoty – BWP 1 (ros. BMP 1). Ale co to ma wspólnego ze śmigłowcami? Podobną rolę – tylko w powietrzu – miał spełnić projektowany w latach 60. śmigłowiec Mi-24.

Mi-24 - geneza

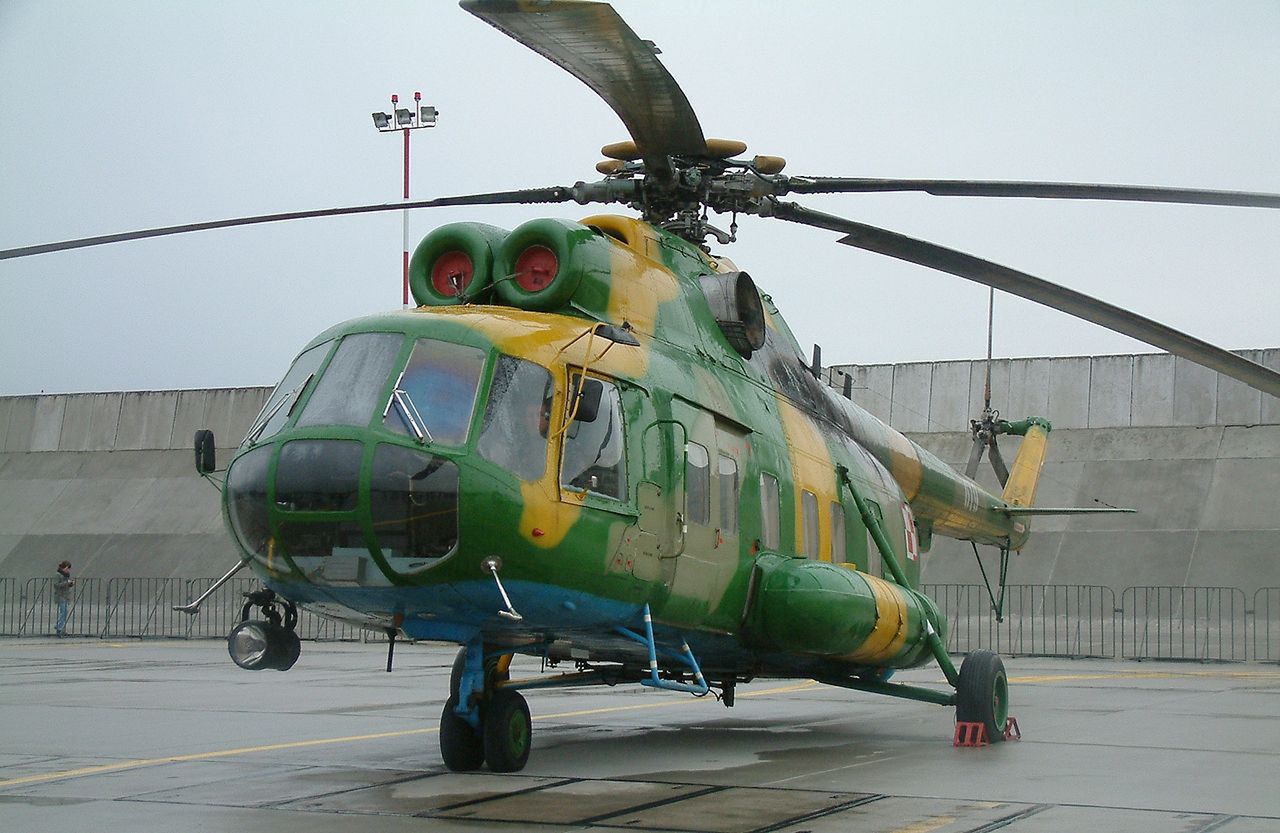

Śmigłowiec Mi-8 to odległy protoplasta Mi-24
Śmigłowiec Mi-8 to odległy protoplasta Mi-24© Wikimedia Commons, Radomil talk , Lic. CC BY-SA 3.0

Odległym przodkiem Mi-24 jest śmigłowiec Mi-8. Projektując Mi-24 konstruktorzy wykorzystali część podzespołów z już istniejącego śmigłowca transportowego, w tym część układu napędowego, silniki i śmigło ogonowe.

Mi-24 - rozwój konstrukcji

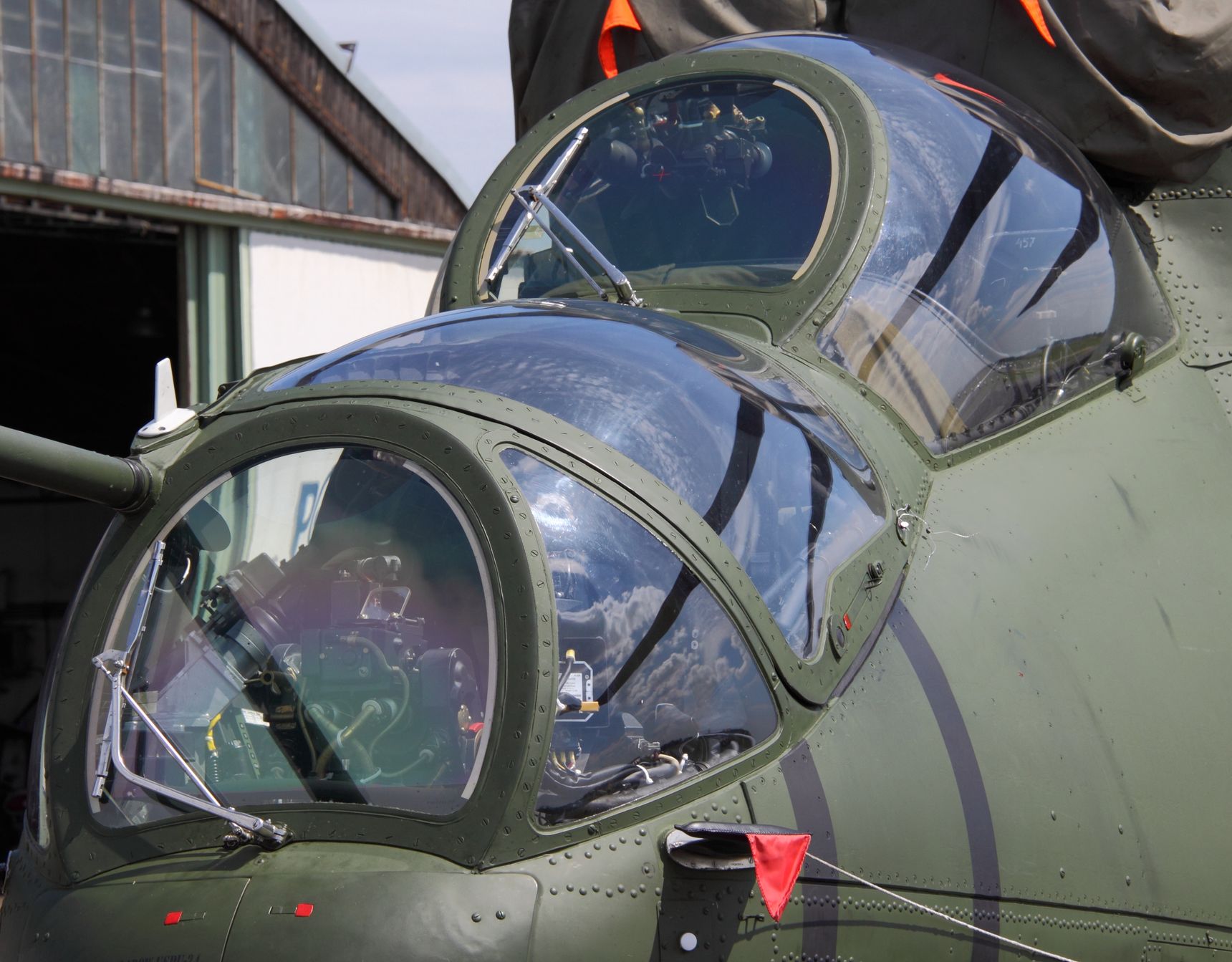

Charakterystyczna kabina Mi-24. Na dole stanowisko operatora uzbrojenia, powyżej miejsce pilota
Charakterystyczna kabina Mi-24. Na dole stanowisko operatora uzbrojenia, powyżej miejsce pilota© Domena publiczna

Podczas prac projektowych rozważano kilka układów kabiny załogi. Początkowo pilot i operator uzbrojenia mieli siedzieć jak w śmigłowcu transportowym - obok siebie. Pomysł ten zastąpiono kabiną z fotelami umieszczonymi jeden za drugim.

Miejsce z przodu zajmuje operator uzbrojenia. Tylny, znajdujący się nieco wyżej fotel to stanowisko pilota. Kadłub maszyny został opancerzony - osłona pancerna chroni przed ostrzałem pociskami kalibru do 12,7 mm. Dodatkowa, tytanowa "wanna" chroni kabinę załogi. Dopancerzone są także elementy układu napędowego.

Mi-24 - wygląd kabiny

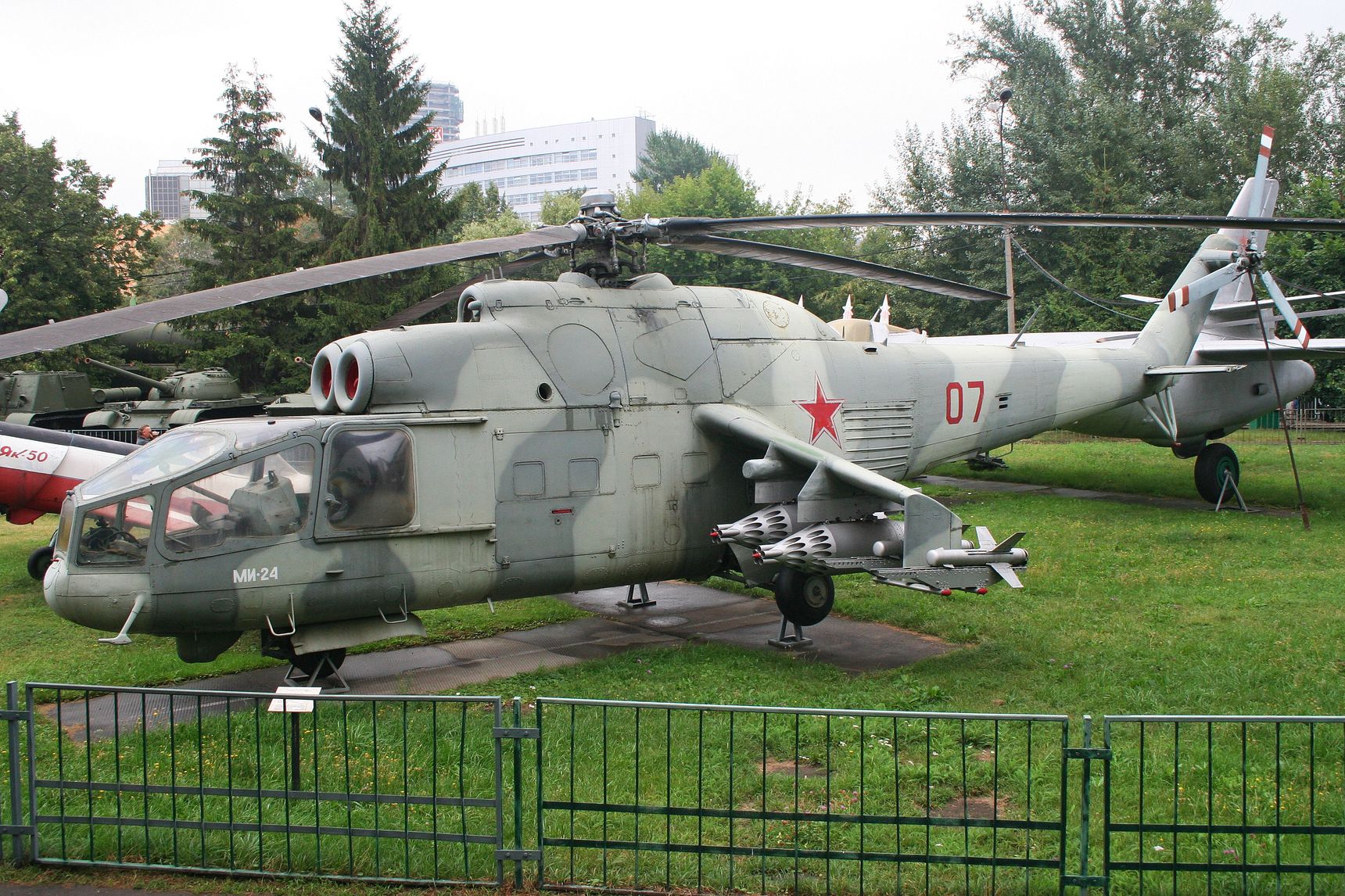

Wczesna wersja śmigłowca - Mi-24A z "płaską" kabiną
Wczesna wersja śmigłowca - Mi-24A z "płaską" kabiną

Charakterystyczny kształt kabiny Mi-24 z obłym oszkleniem to efekt doświadczeń, zebranych przez konstruktorów. Początkowo śmigłowiec był projektowany z płaskimi szybami kabiny.

Mi-24 - podwozie

Węgierski Mi-35 podczas lotu ze schowanym podwoziem
Węgierski Mi-35 podczas lotu ze schowanym podwoziem© Domena publiczna

Charakterystyczną cechą śmigłowca Mi-24 jest podwozie, chowane podczas lotu do wnęk w kadłubie. Zmniejsza to opory aerodynamiczne, zużycie paliwa i pozwala śmigłowcowi na osiągnięcie wysokiej prędkości maksymalnej, sięgającej 335 km/h.

Mi-24 - wersja do bicia rekordów

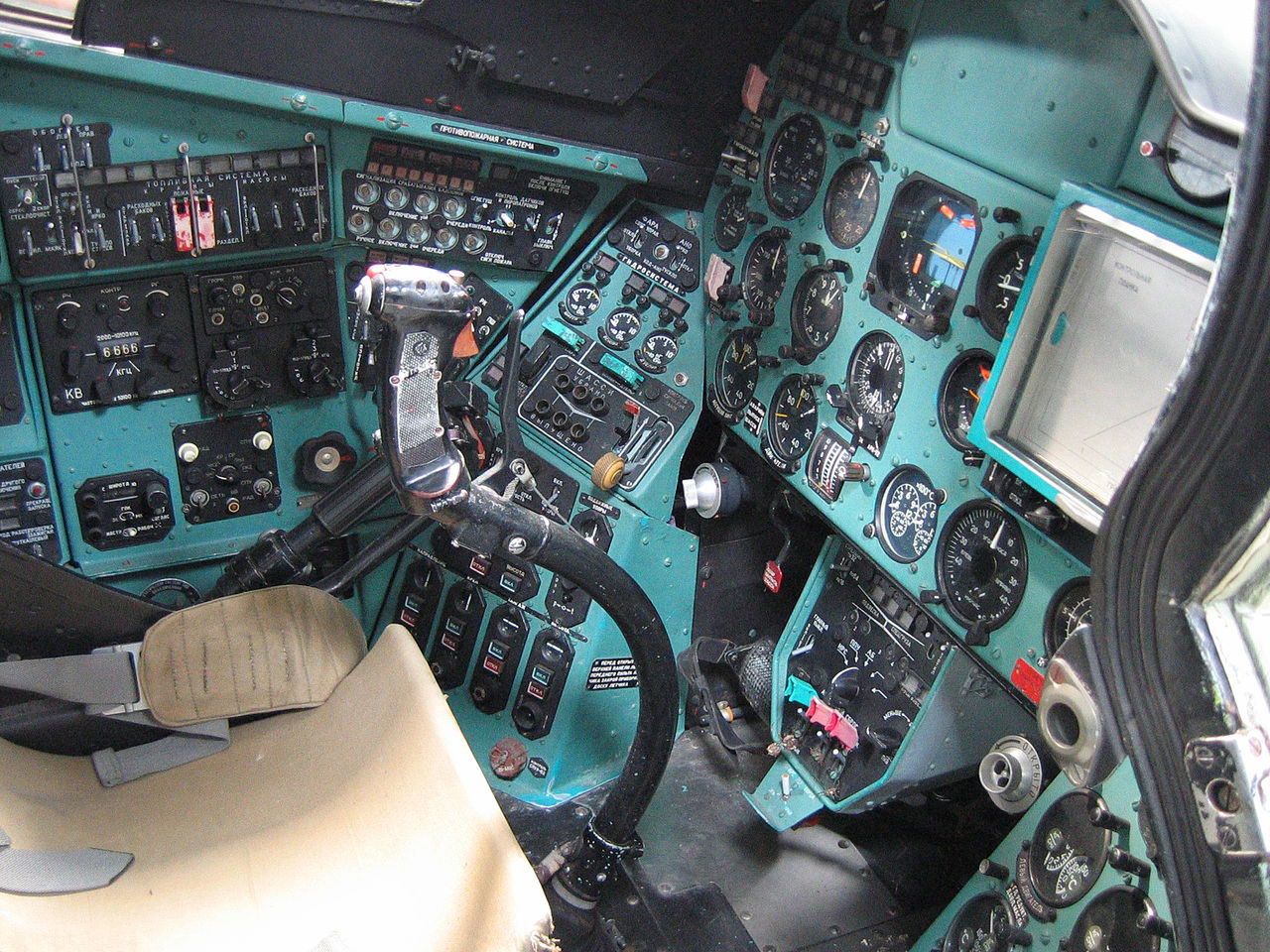

Mi-24 - stanowisko pilota
Mi-24 - stanowisko pilota© Domena publiczna

Obok maszyn seryjnych, na bazie modelu Mi-24B skonstruowano śmigłowiec o oznaczeniu A-10. Była to maszyna ze znacznie zredukowaną masą, przeznaczona do bicia lotniczych rekordów. A-10 ustanowił m.in. wieloletni rekord prędkości śmigłowca, osiągając w 1978 roku prędkość ponad 368 km/h.

Mi-24 - uzbrojenie

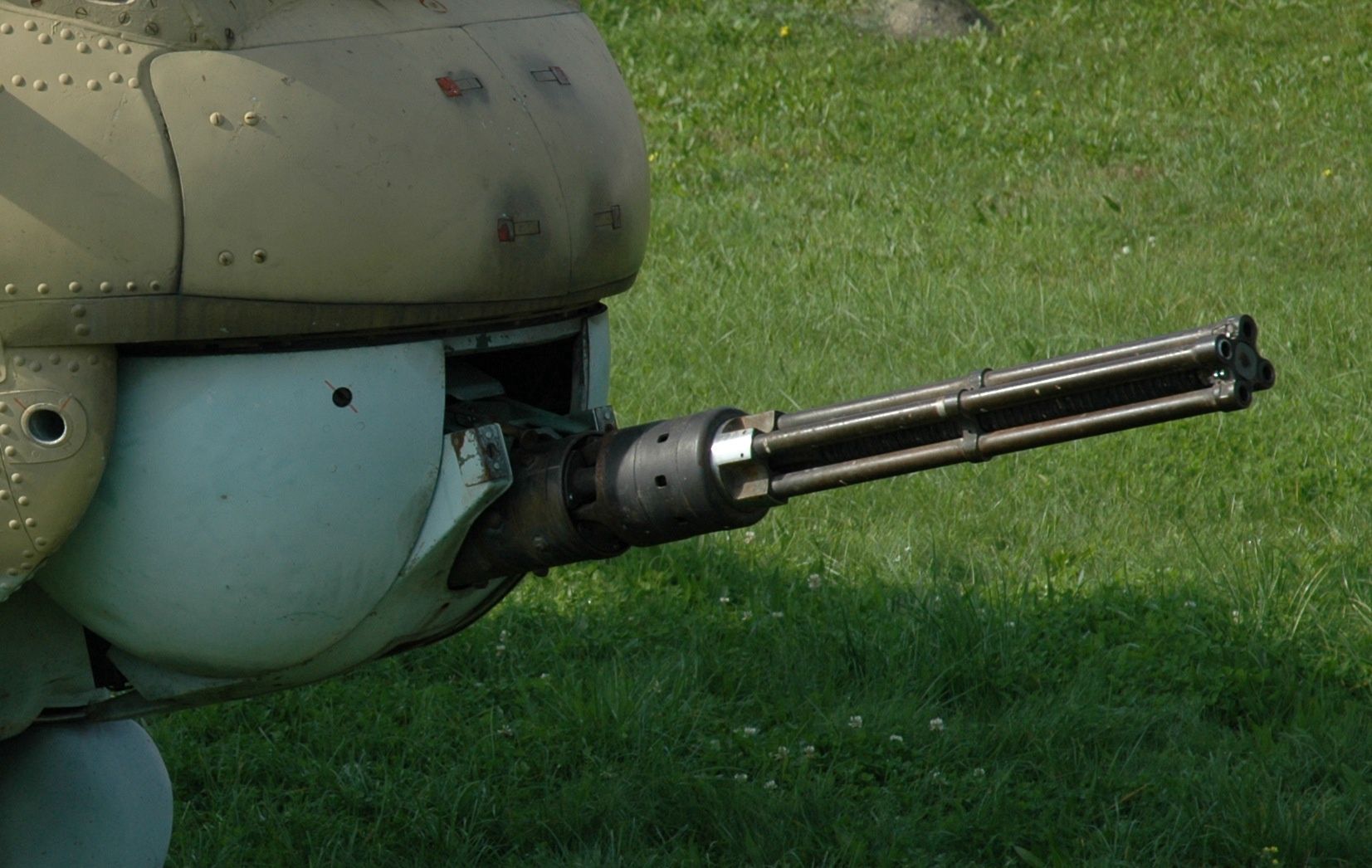

Uzbrojenie Mi-24 - karabin maszynowy JaKB-12,7
Uzbrojenie Mi-24 - karabin maszynowy JaKB-12,7© Wikimedia Commons, Varga Attila

Uzbrojenie licznych Mi-24 stanowi umieszczony z przodu kadłuba, ruchomy, 4-lufowy karabin maszynowy JaKB-12,7, przypominający nieco amerykańskiego Miniguna.

W Mi-24P zamiast karabinu maszynowego zastosowano dwulufowe, nieruchome, umieszczone z boku kadłuba działko 30 mm. Dodatkowa broń strzelecka może być przenoszona także zasobnikach, umieszczanych pod wysięgnikami śmigłowca.

Mi-24 może być także uzbrojony w pociski niekierowane w różnych konfiguracjach, a także w przeciwpancerne pociski kierowane 9M17 Falanga lub 9K114 Szturm. Śmigłowiec może przenosić także bomby, a łączna masa uzbrojenia sięga 1500 kg.

Mi-24 - brak symetrii

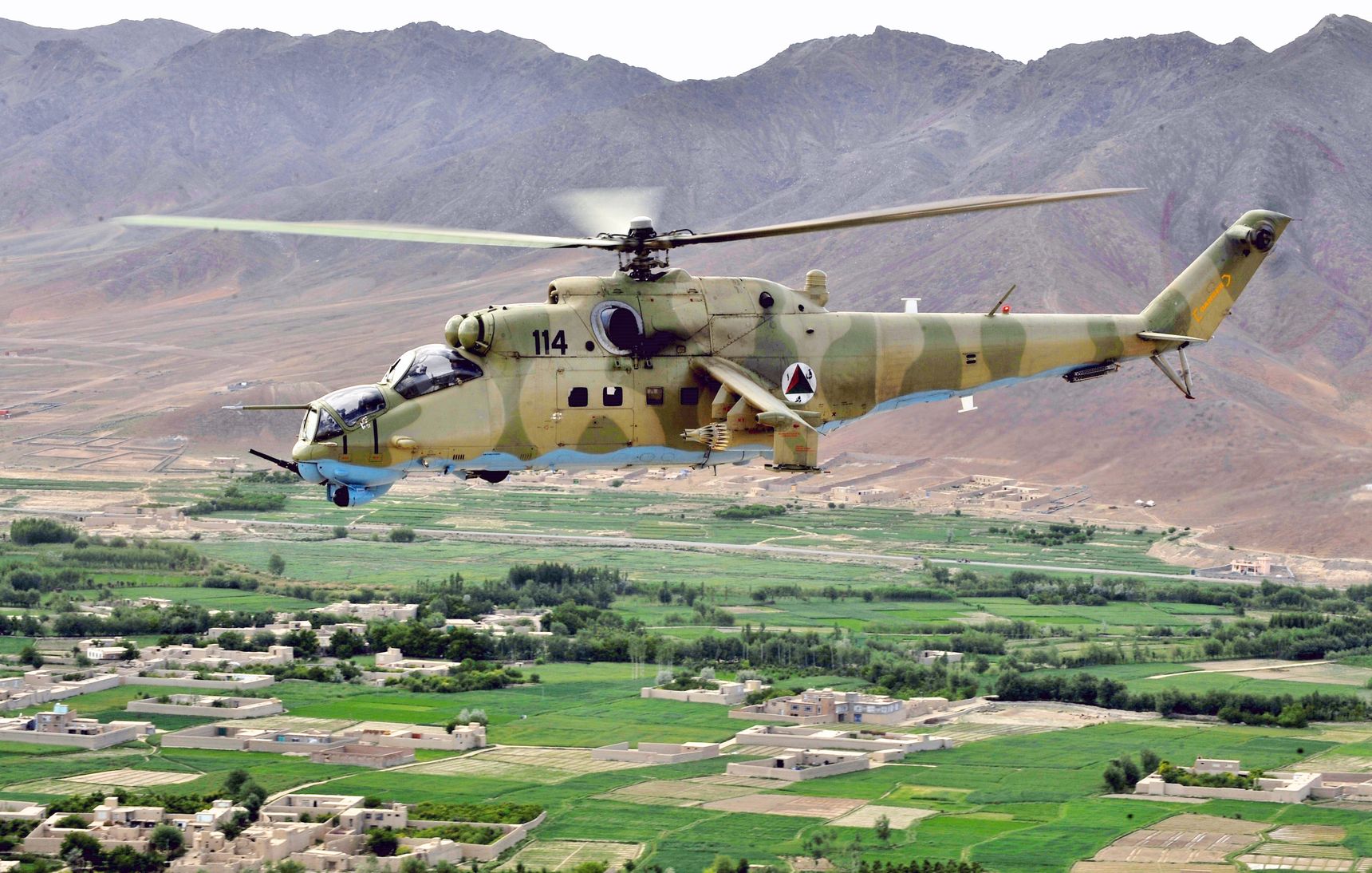

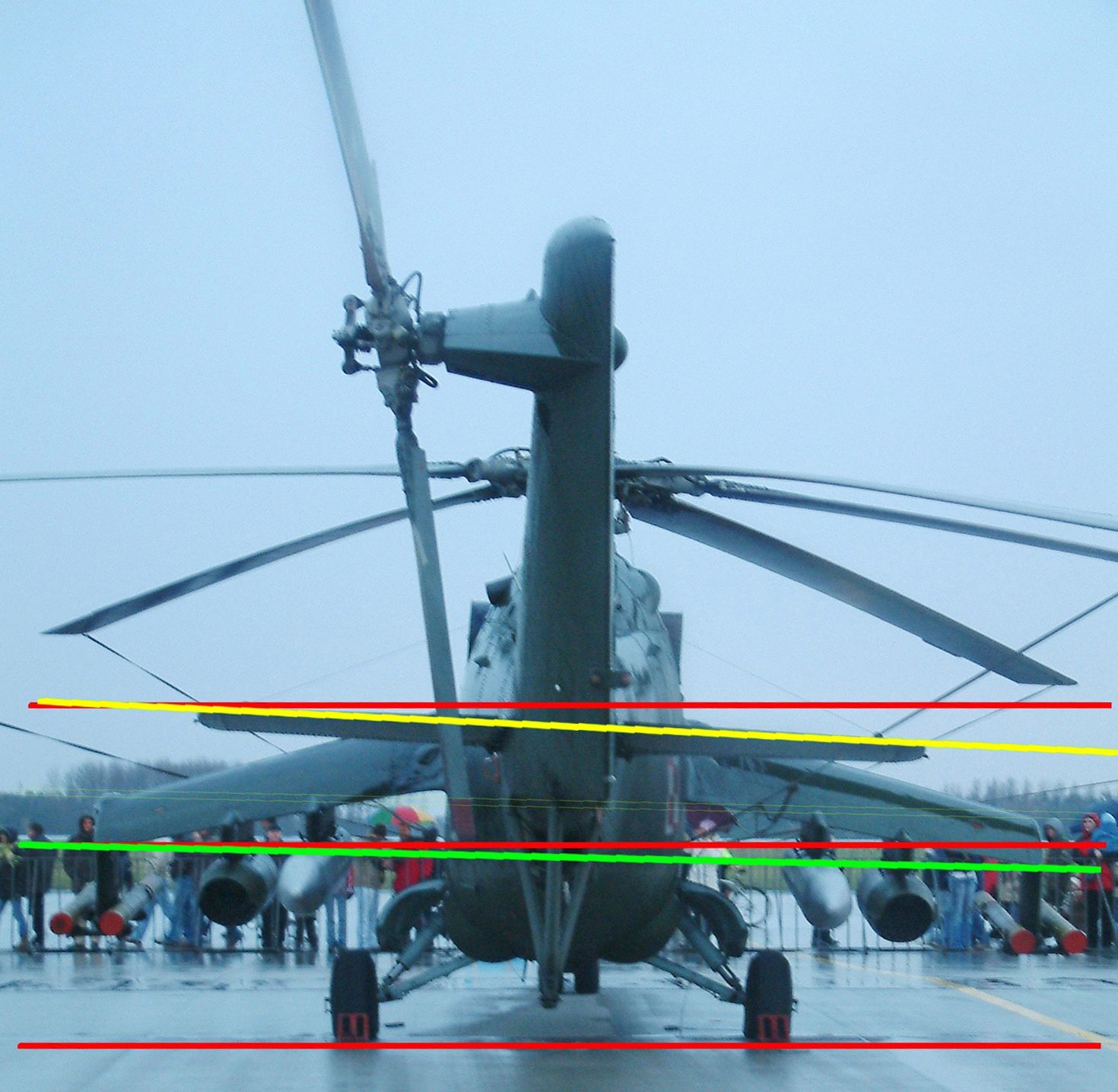

Mi-24 - widoczne konstrukcyjne przechylenie kadłuba
Mi-24 - widoczne konstrukcyjne przechylenie kadłuba© Wikimedia Commons, Radomil talk, Lic. CC BY-SA 3.0

Śmigłowiec Mi-24 ma nietypową cechę - brak symetrii części kadłuba. Ze względu na rozkład sił, działających podczas lotu na śmigłowiec, część jego kadłuba (bez kabiny załogi) i belka ogonowa są przesunięte względem osi pionowej. W praktyce wygląda to tak, jakby śmigłowiec nieco przechylał się w prawą stronę.

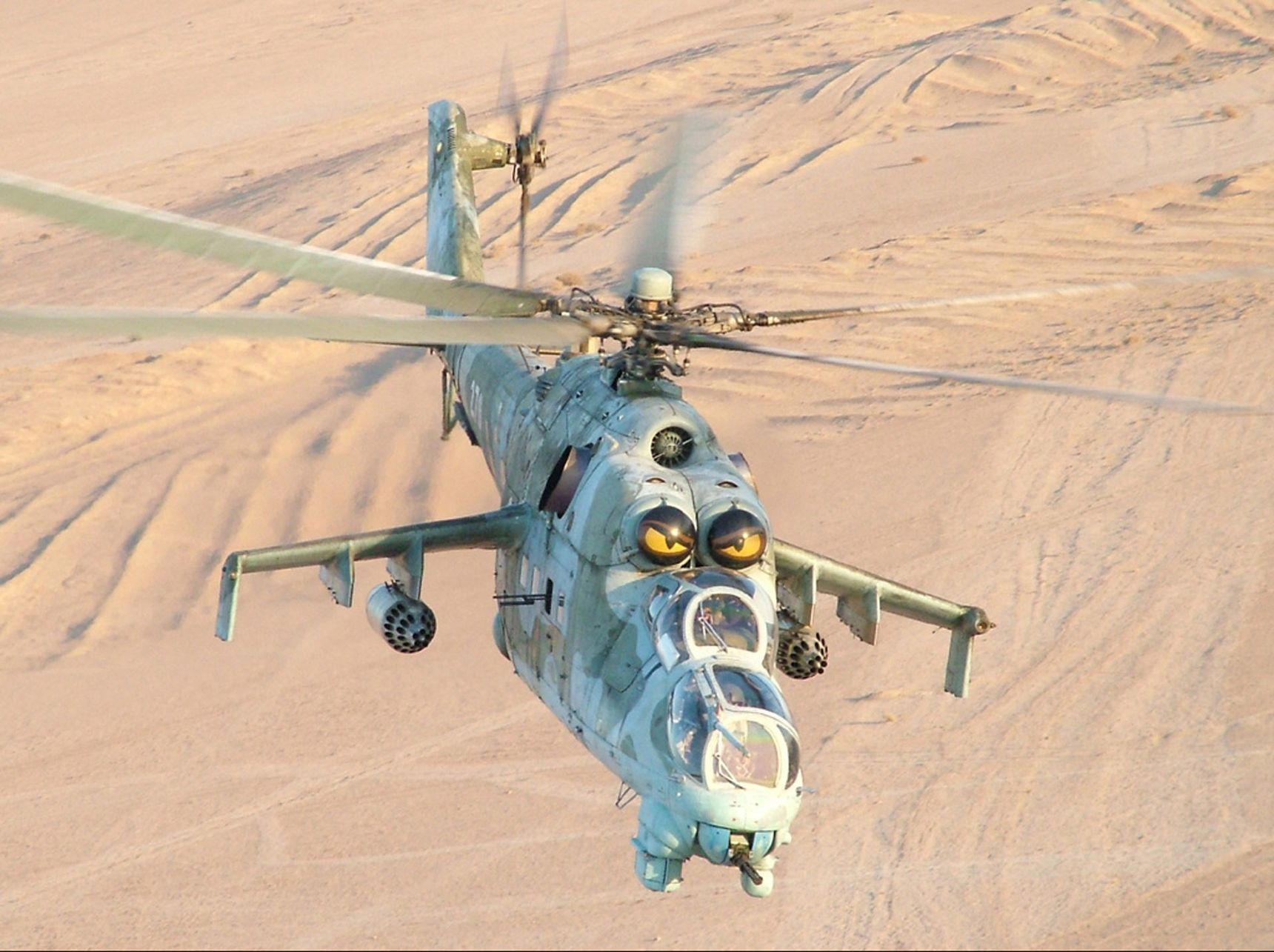

Mi-24 w Afganistanie

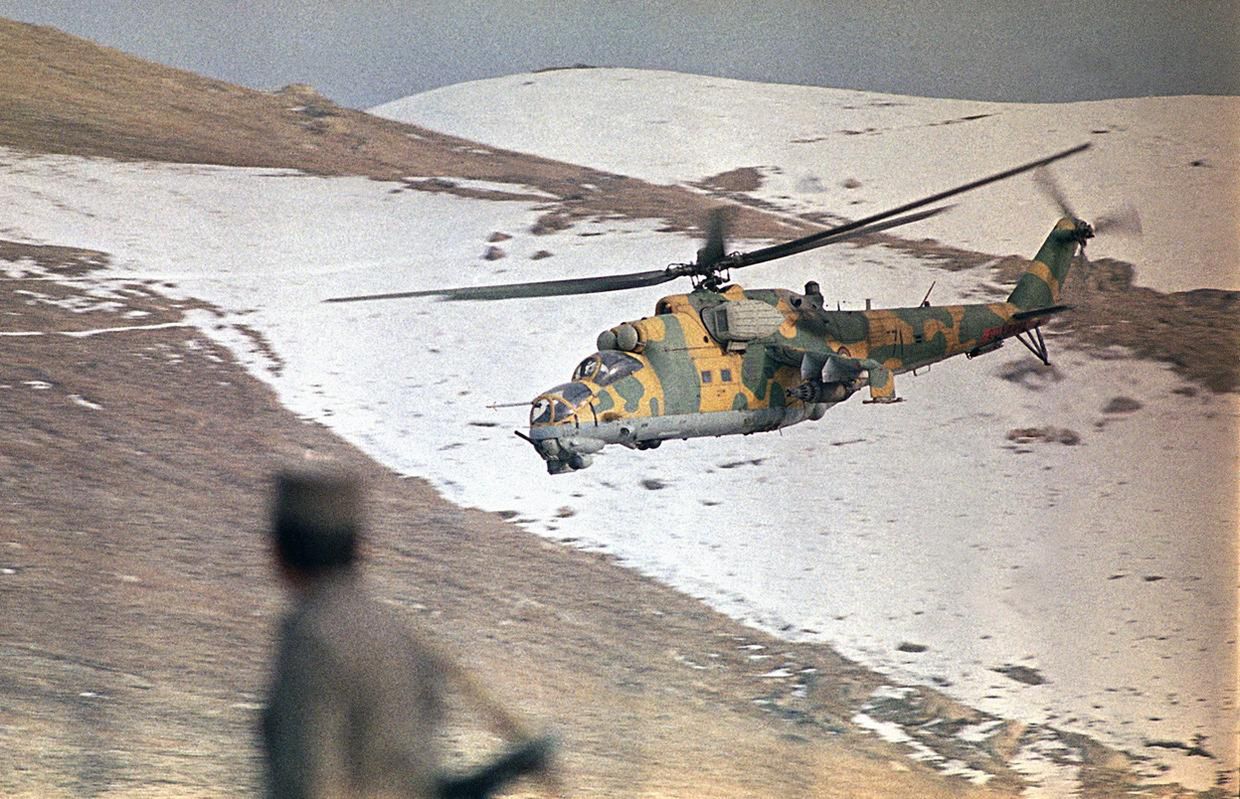

Mi-24 w Afganistanie
Mi-24 w Afganistanie© Imgur

Mi-24, używany przez około 60 krajów, brał udział w kilkudziesięciu konfliktach w różnych rejonach świata. Prawdopodobnie najsłynniejszym z nich była radziecka inwazja na Afganistan, podczas której mudżahedini nazywali radziecki śmigłowiec "diabelskim rydwanem".

Mi-24 w Polsce

Polski Mi-24
Polski Mi-24© Alpha Coders

Śmigłowce Mi-24 służą w Polsce od 1978 roku, a z ich wsparcia korzystały m.in. polskie kontyngenty w Iraku i Afganistanie. Problemem polskich Mi-24 są wyczerpane od 2010 roku resursy kierowanych pocisków przeciwpancernych, przez co maszyny, nazywane często na wyrost śmigłowcami szturmowymi, są pozbawione swojej najskuteczniejszej broni.

Na początku 2021 roku, spośród 51 śmigłowców, jakie trafiły do polskiego wojska, w służbie pozostawało nie więcej niż 30 maszyn (prawdopodobnie 27).

Mi-35 i Super Hind - wersje rozwojowe

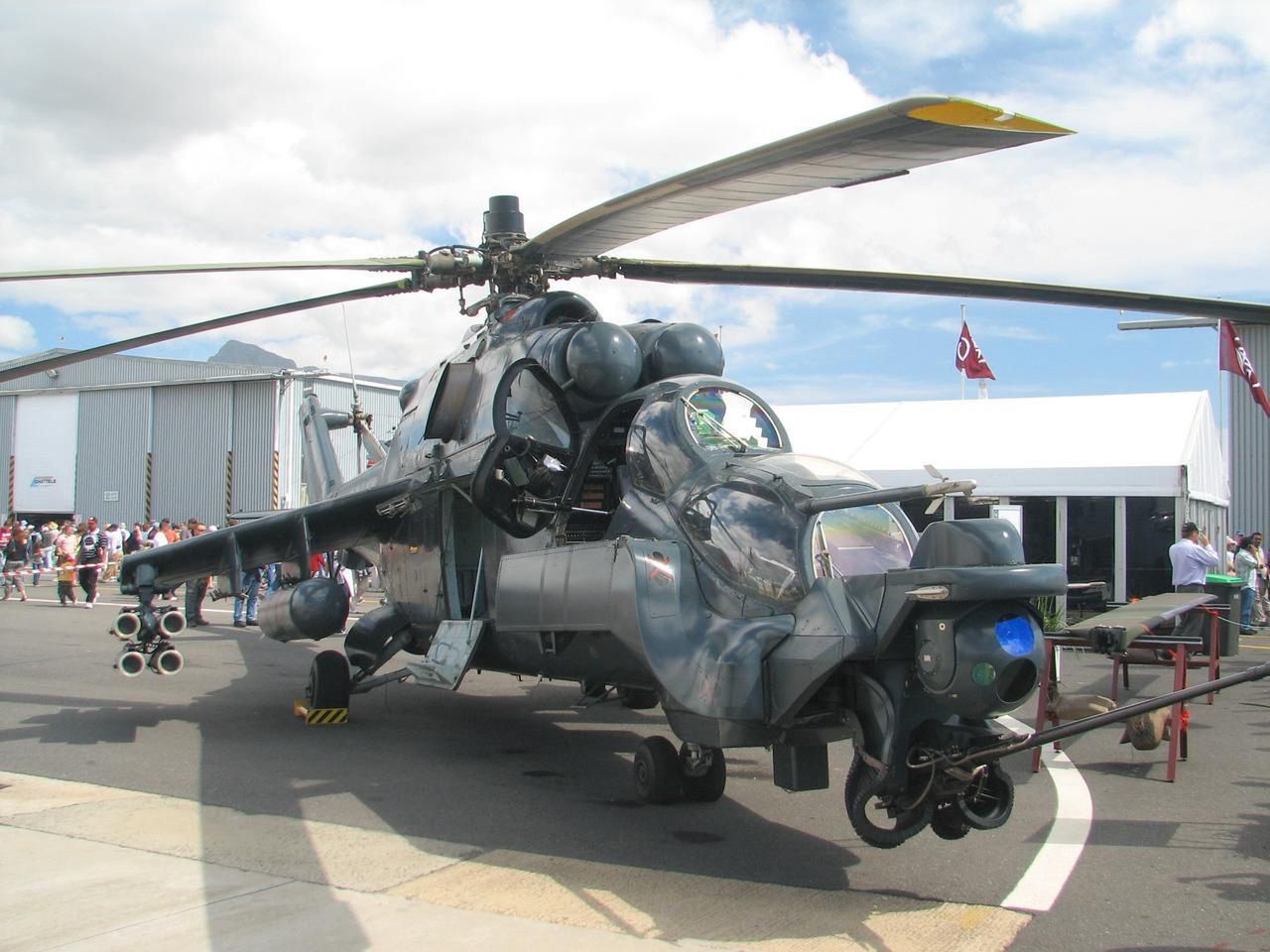

Śmigłowiec ATE Mi-24 Super Hind Mk III
Śmigłowiec ATE Mi-24 Super Hind Mk III

Podczas pół wieku służby Mi-24 doczekał się licznych wersji rozwojowych i modyfikacji. Na bazie wariantu Mi-24W opracowano maszynę o nazwie Mi-35 - rozwijaną do dzisiaj wersję eksportową. Nazwę Mi-35M/Mi-24WM noszą także zmodernizowane śmigłowce, używane przez rosyjską armię.

Własną, głęboką modyfikację Mi-24 opracowała także Republika Południowej Afryki - opracowane przez firmę ATE południowoafrykańskie, zmodernizowane warianty śmigłowca noszą nazwę Super Hind.
