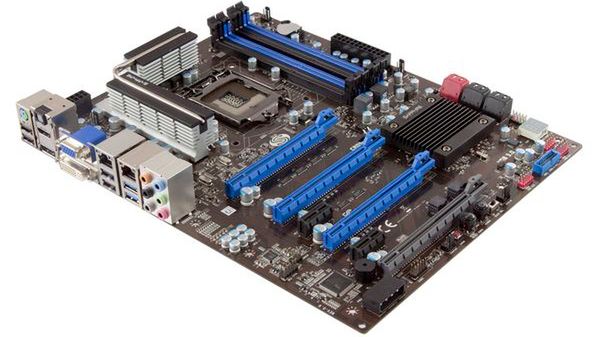

Sapphire Pure Platinum Z77/K - płyta główna dla procesorów Ivy Bridge

Chipset Intel Z77 Express i Lucidlogix Virtu MVP
Sapphire Pure Platinum Z77/K to płyta w formacie ATX, oferująca pełne wsparcie dla procesorów Intel Sandy Bridge oraz dla 22nm Ivy Bridge. Dzięki zastosowanemu chipsetowi Intel Z7. Express, płyta korzysta z oprogramowania Lucidlogix Virtu MVP oraz ze zintegrowanych z nim technologii Hyper Formance oraz Virtual V-sync. Wszystkie te rozwiązania przekładają się na lepszą płynność grafiki oraz większą responsywność w grach. Płyta wykorzystuje też inne technologie, takie jak: Intel Rapid Storage, Intel Smart Response, Intel Smart Connect czy narzędzie Intel Extreme Tunning.

PCI-Express 3.0
Oprócz trzech slotów PCI-Express 3.0 działających niezależnie lub w trybie CrossFireX (z prędkością x8. gdy w użyciu są dwie karty i z prędkościami x8, x4, x4, gdy wykorzystywane są wszystkie złącza), producent zapewnił urządzeniu dwa gniazda rozszerzeń PCI-Express x1 oraz jedno PCI-Express 2.0 x4. Na brzegu laminatu znalazło się też 4-pinowe złącze Molex. Cztery banki pamięci umożliwiają podpięcie do 32GB modułów DDR3.

Duża liczba portów i gniazd
Płytę SAPPHIRE PURE Platinum Z77/K wyposażono w dwa porty SATA III, cztery porty SATA II (ze wsparciem dla AHCI i RAID), cztery pozłacane gniazda USB 3.0 oraz w sumie w aż 1. złącz USB 2.0. Na tylnym panelu zainstalowano m.in. złącze optyczne S/PDIF, porty audio połączone z 8-kanałową kartą muzyczną oraz wyjścia DVI, HDMI oraz D-Sub dla zintegrowanej na płycie karty graficznej Intel HD. Wśród komponentów płyty głównej znalazł się też Bluetooth 2.0 z funkcją EDR.

Bezpieczne podkręcanie
Dla entuzjastów podkręcania przygotowano kilka ciekawych rozwiązań, w tym Sapphire UEFI (w autorskiej wersji Sapphire - QBIOS) oraz układ Dual BIOS, dzięki któremu można swobodnie zmieniać i regulować wiele parametrów, mając w zanadrzu kopię zapasową BIOS-u. Szczególnie wymagającym użytkownikom producent zapewnił punkty pomiarowe dla multimetru, którym można na bieżąco monitorować krytyczne napięcia procesora oraz pamięci RAM. Dodatkowa funkcja, S_BIOS, umożliwia aktualizację BIOS-u z poziomu samego UEFI, bez konieczności ładowania plików systemowych z zewnętrznego nośnika danych.

Pod złączami PCI-Express umieszczono dodatkowe przyciski: włączający/wyłączający komputer, resetujący system, przywracający standardowe ustawienia BIOS-u oraz przełączający między BIOS-ami. Na ciemnobrązowym laminacie znalazł się także wyświetlacz kodów POST, który oprócz swojej standardowej funkcji, umożliwia również kontrolowanie temperatury procesora bez konieczności włączania specjalnej aplikacji. Wygodne monitorowanie większej liczby parametrów systemowych oraz podkręcanie z poziomu systemu Windows zapewnia oprogramowanie TriXX.

Lepszą stabilność komputera zapewniają elektrolityczne kondensatory, a także wielofazowe układy zasilające CPU oraz banki pamięci RAM. Za obniżanie temperatury sekcji zasilania odpowiadają ferrytowe dławiki Black Diamond ze zintegrowanymi radiatorami, które dodatkowo połączono ciepłowodem. Niski profil coolerów umożliwia zainstalowanie na procesorze w zasadzie dowolnego systemu chłodzenia.
