Jak wygląda internet od środka?

Czy kiedykolwiek zastanawialiście się, jak od środka wygląda internet? Korzystamy z niego na co dzień, ale tak naprawdę wiemy o nim niewiele. Czy można go zobaczyć, dotknąć lub zmierzyć? Co sprawia, że po wpisaniu do wyszukiwarki interesującego nas hasła, w ułamku sekundy otrzymujemy setki tysięcy haseł? Jak to możliwe, że w mgnieniu oka możemy odebrać pocztę wysłaną z drugiego końca świata? Co tak naprawdę za tym wszystkim stoi?

Czy kiedykolwiek zastanawialiście się, jak od środka wygląda internet? Korzystamy z niego na co dzień, ale tak naprawdę wiemy o nim niewiele. Czy można go zobaczyć, dotknąć lub zmierzyć? Co sprawia, że po wpisaniu do wyszukiwarki interesującego nas hasła, w ułamku sekundy otrzymujemy listę setek tysięcy stron internetowych? Jak to możliwe, że w mgnieniu oka możemy odebrać pocztę wysłaną z drugiego końca świata? Co tak naprawdę za tym wszystkim stoi?

Kiedy otwierasz wyszukiwarkę Google, tak naprawdę łączysz się z jedną z najpotężniejszych serwerowni świata. Oto jak fizycznie wygląda internet. Gigantyczne serwery chłodzone cieczą, przełączniki, tysiące metrów kabli i rur w różnych kolorach, macierze dyskowe, systemy zasilania awaryjnego i wiele więcej. Internetowy gigant Google uchylił rąbka tajemnicy i otworzył drzwi do swoich pomieszczeń.

Przedstawiamy niesamowite zdjęcia z centrów danych Google - naprawdę robią wrażenie. To tutaj "mieszka" internet. Serwery analizują miliardy zapytań do wyszukiwarki, przechowują filmiki YouTube i chronią naszą pocztę e-mail przed wirusami. Zapraszamy na wycieczkę.

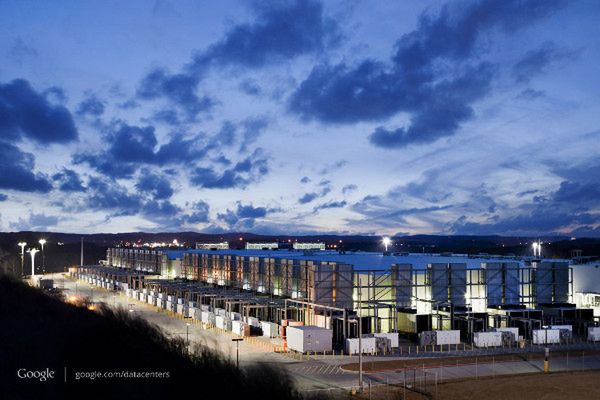

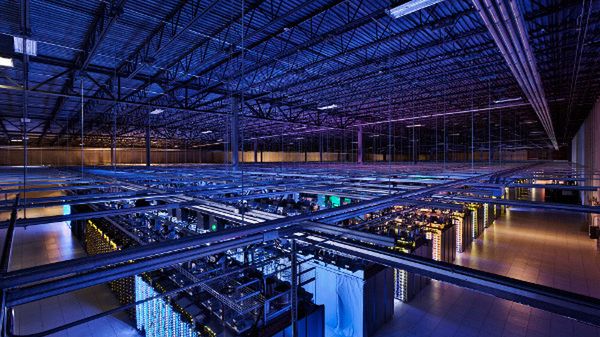

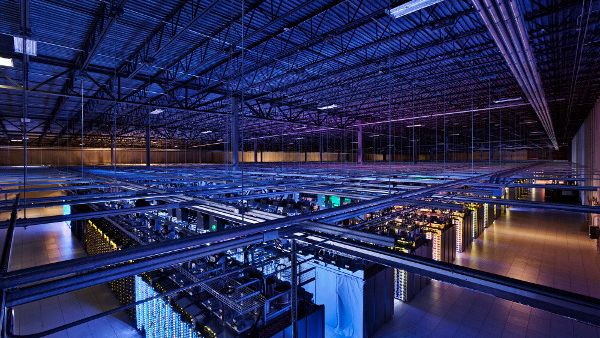

Prezentowane na zdjęciu po lewej centrum danych nosi nazwę Council Bluffs. Zajmuje imponujący obszar ponad 35 tys. metrów kwadratowych. Każdy centymetr powierzchni wykorzystany jest w możliwie najbardziej efektywny sposób. Nic się nie marnuje. A wszystko po to, byś mógł się cieszyć filmikami na YouTube.

sw/gb/sw

Serwery, routery i inne bajery

2 / 54
323925297630816681

Wewnątrz pomieszczenia serwerowego, w ramach kampusu Google znajdują się szafy z ruterami i przełącznikami, które zapewniają komunikację centrów danych ze światem. To tu kształtuje się cały ruch sieciowy. Maszyny kierują dane z punktu A do B, itd. Wykorzystywane światłowody pozwalają uzyskać przepustowości 200 tys. razy większe, niż oferuje łącze internetowe przeciętnego Kowalskiego. Robi wrażenie! Wszystkie kable optyczne ułożone są w żółtych rurach, tuż pod sufitem.

Stalowe konstrukcje

3 / 54
323925297630947753

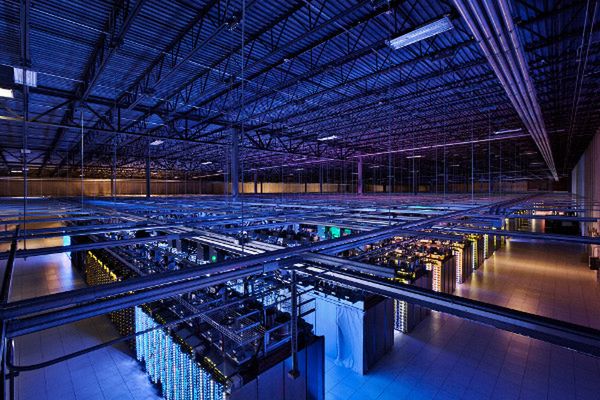

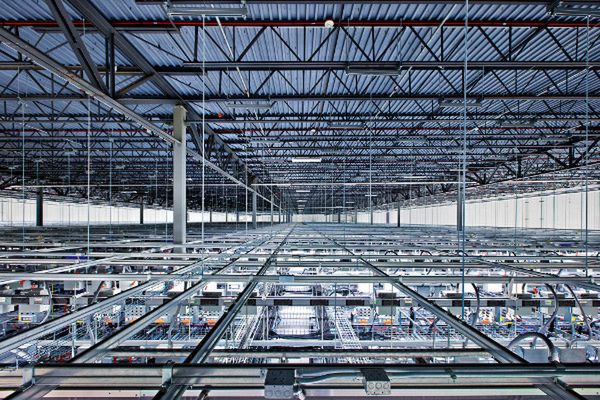

Ogromne stalowe belki spełniają dwie funkcje. Wzmacniają konstrukcję budynku i umożliwiają doprowadzenie zasilania do każdego zakątka hali.

Komputery nie lubią ciepła

4 / 54
323925297631078825

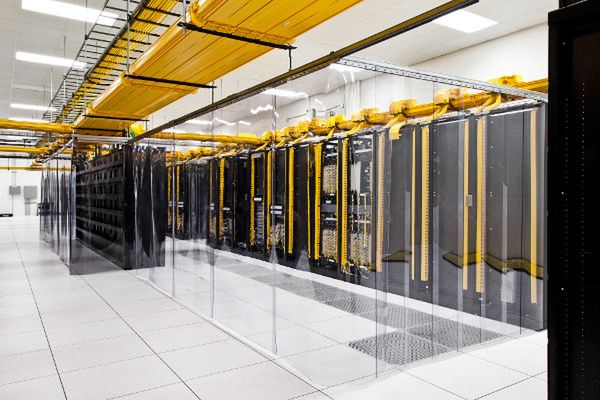

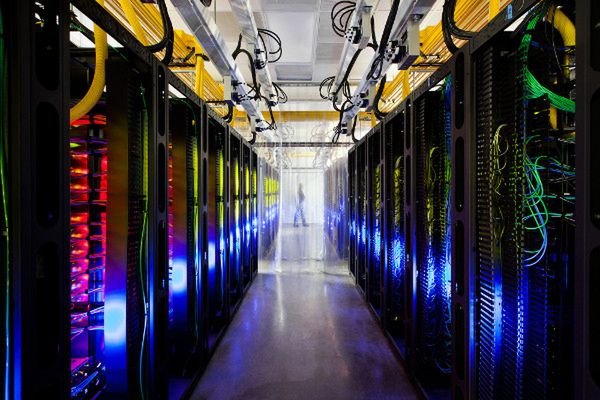

Widoczne na zdjęciu plastikowe, przezroczyste zasłony służą odseparowaniu gorących mas powietrza od tych zimnych. Jak powszechnie wiadomo, komputery nie przepadają za warunkami, panującymi w piekarniku.

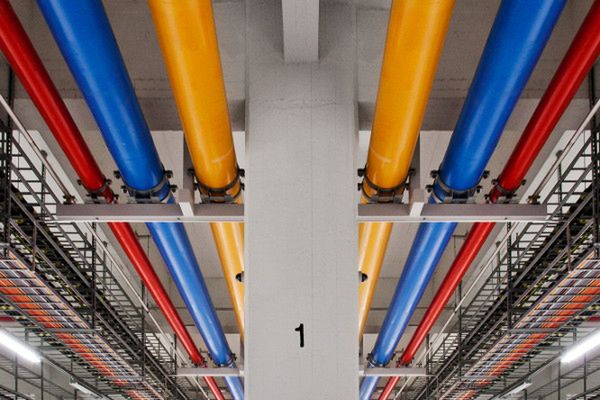

Kolorowe rury mają poważne zadanie

5 / 54
323925297631209897

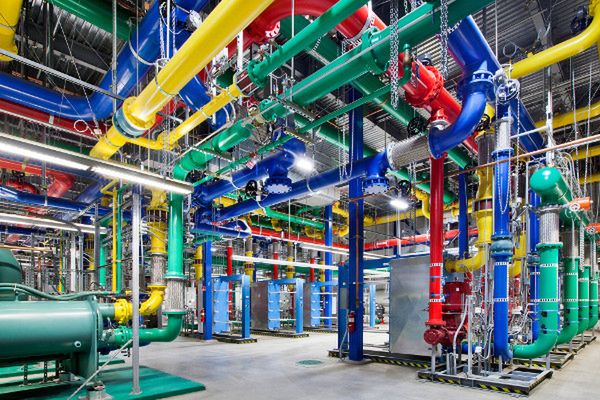

Kolorowe rury tylko z pozoru wyglądają dziecinnie. Mają poważne zadanie. Stanowią istotny element układu chłodzenia serwerów. To nimi doprowadzana jest zimna i odprowadzana gorąca ciecz, co ma zapewnić odpowiednie warunki pracy dla sprzętu. Nie trudno sobie wyobrazić, co by się stało gdyby układ chłodzenia zawiódł. Katastrofa!

Rury pomalowane są nie dla zabawy. Kolory pozwalają je szybko i łatwo odróżnić, co może być istotne, w przypadku wystąpienia awarii.

Kable też walczą z nudą

6 / 54
323925297631406505

Kolorowe rury to nie jedyny akcent, który sprawia, ze pomieszczenia techniczne firmy Google na pierwszy rzut oka wyglądają jak plac zabaw. Również kable i przewody charakteryzują się specyficznymi barwami.

Spokojnie, to tylko awaria

7 / 54
323925297631537577

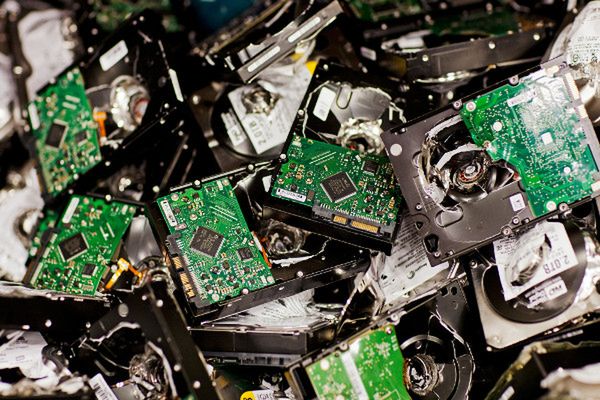

Nic nie jest wieczne. Każdy dysk twardy ma określoną przez producenta żywotność. Po latach przepracowanych 24 godziny na dobę, zwyczajnie ulegają awarii. Wszystkie uszkodzone dyski twarde trafiają do utylizacji, podczas której poddawane są procesowi niszczenia danych - tak na wszelki wypadek, aby twoje maile nie wpadły w niepowołane ręce.

Po co się tak wygina?

8 / 54
323925297631668649

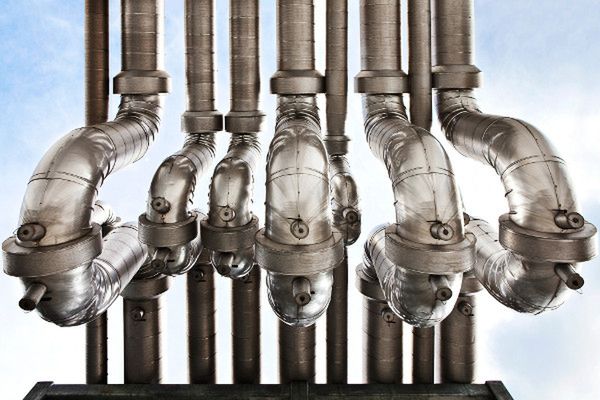

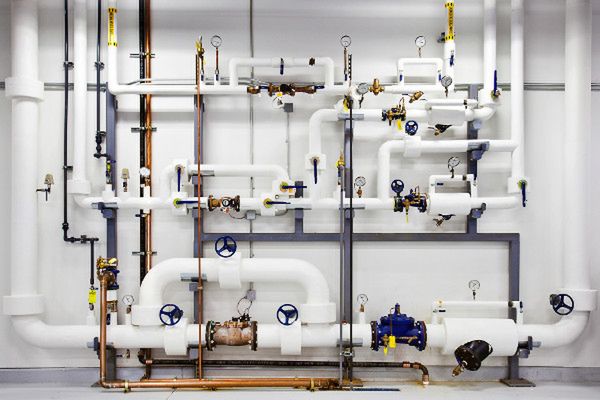

Inżynierowie Google o wszystkim pomyśleli. Rury, wyposażone w odpowiednią izolacje - takie jak te na zdjęciu - wyprofilowane są w literę U, aby mogły się bezpiecznie kurczyć i rozszerzać.

Po co ten rower?

9 / 54
323925297631799721

G-Bike - jednoślad Google, to nie zabawka dla dzieci. Poruszanie się po tak dużym kompleksie może być kłopotliwe, dlatego zamiast chodzić czy biegać, lepiej wsiąść na rower.

Gaszenie pożarów

10 / 54
323925297631930793

Te rury są zawsze w gotowości. W sytuacji gdy wybuchnie pożar, Google przywita go wodą pod dużym ciśnieniem. Za jej jakość odpowiadają specjalne filtry oczyszczające ciecz, aby ta nie zanieczyściła sprzętu.

Po co tyle światła?

11 / 54
323925297632061865

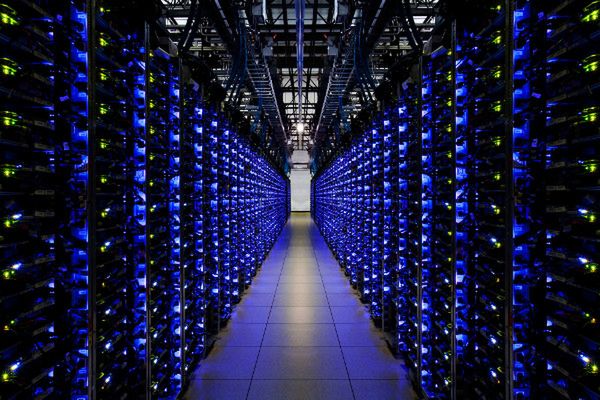

Niebieskie LEDy komunikują, czy na serwerach wszystko "idzie gładko". Google używa tego typu diod, gdyż są energooszczędne, trwałe i generują jasne światło.

Jak chłodzona jest ciecz?

12 / 54
323925297632192937

W jaki sposób szybko pozbyć się nadmiaru ciepła z układu chłodzenia? Nic prostszego. Wystarczy wykorzystać wodę morską z pobliskiej Zatoki Fińskiej.

Stara fabryka papieru

13 / 54
323925297632324009

Pomieszczenia serwerowe Google wymagają mnóstwo przestrzeni. Tutaj zagospodarowano starą fińską fabrykę papieru. Dodatkowym atutem jest bliskie położenie wód Zatoki Fińskiej, wykorzystywanych w układzie chłodzenia.

Czy woda morska się nadaje?

14 / 54
323925297632455081

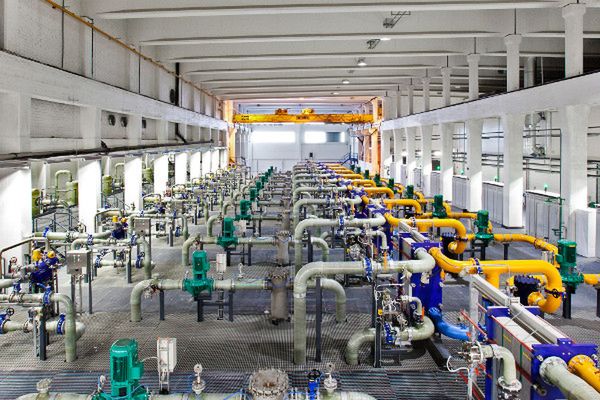

Tymi rurami doprowadzana jest woda z zatoki. Jej oczyszczenie jest znacznie prostsze, niż przygotowanie wody pitnej - maszyny nie są aż tak wymagające jak człowiek.

Okablowanie przełączników

15 / 54
323925297632586153

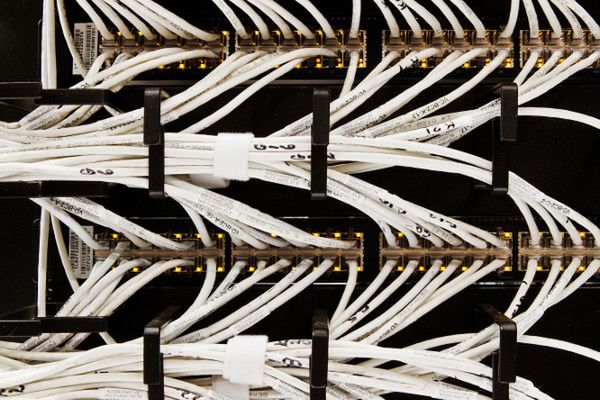

Tysiące kilometrów kabli, a wszystko skrzętnie opisane przez inżynierów Google.

Centrum kopii zapasowych

16 / 54
323925297632717225

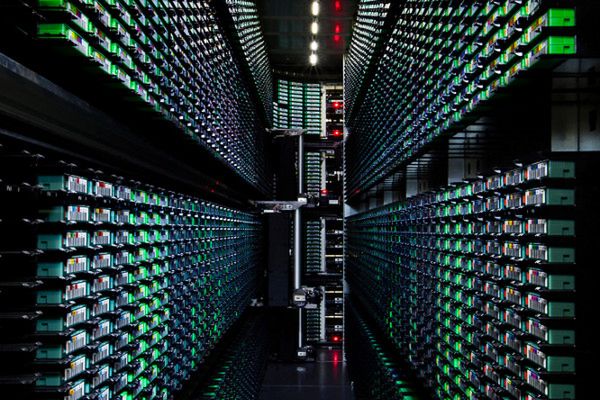

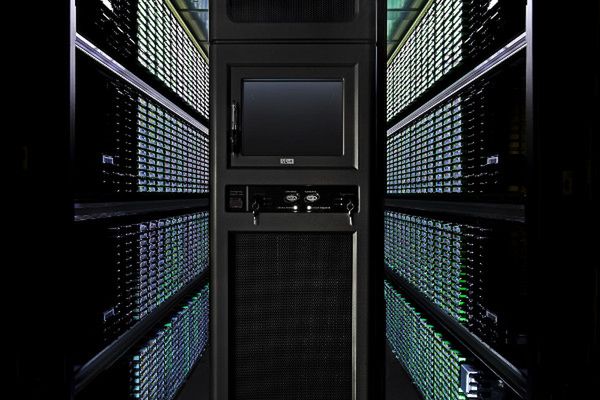

W tym miejscu przechowywane są kopie zapasowe. Nie musisz się martwić o swoje dane. Na wypadek awarii, wszystko zostanie przywrócone.

Centrum kopii zapasowych

17 / 54
323925297632848297

Tak wygląda terminal zapewniający dostęp do archiwum. Każdy nośnik z kopią zapasową oznaczony jest indywidualnym kodem kreskowym. Odnalezienie właściwego nie stanowi więc problemu.

Zbiorniki na wodę

18 / 54
323925297632979369

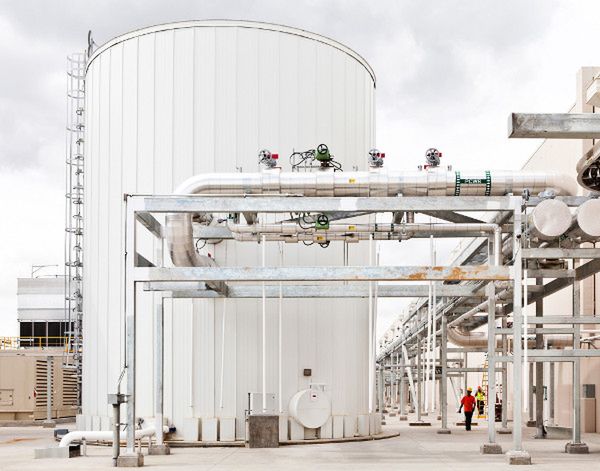

Zbiornik taki jak ten może pomieścić nawet 900 tys. litrów wody.

Przełączniki

19 / 54
323925297633110441

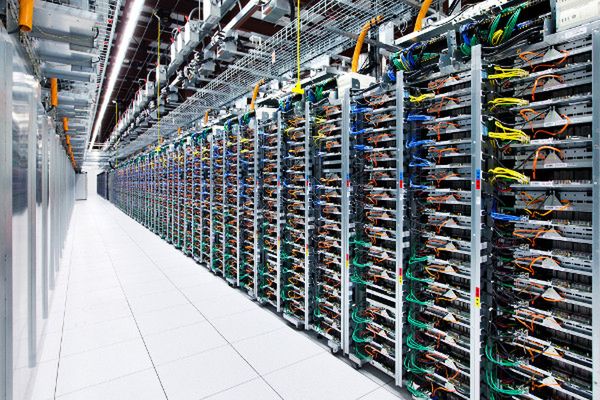

Każdy szafa serwerowa jest wyposażona w cztery przełączniki połączone kolorowymi kablami. Takie oznaczenie ułatwia wymianę sprzętu w razie awarii.

Zasilanie awaryjne

20 / 54
323925297633241513

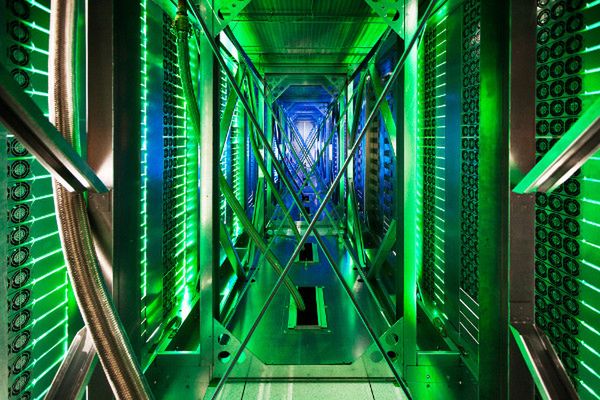

A tak maszyny wyglądają z tyłu. Setki wiatraków odprowadza z ich wnętrza gorące powietrze. LEDy obrazują status serwera. Kolor zielony, czyli wszystko jest w porządku.

Inżynierowie Google przy pracy

21 / 54
323925297633372585
Źródło zdjęć: © Materiały prasowe

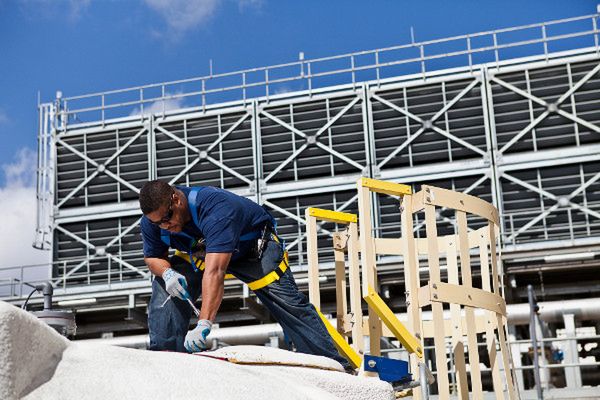

Przycinanie rur do systemu chłodzącego serwerownię.

Inżynierowie Google przy pracy

22 / 54
323925297633503657
Źródło zdjęć: © Materiały prasowe

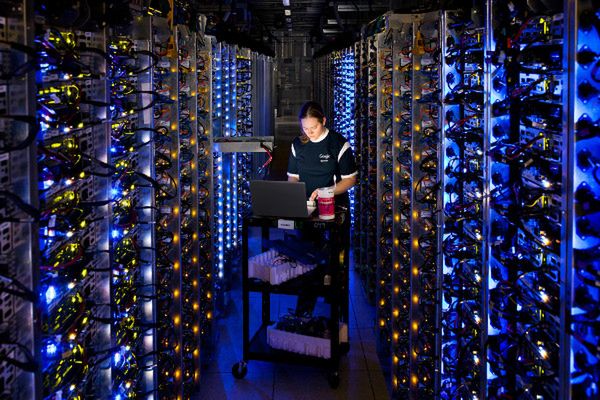

Diagnozowanie usterki - przegrzał się procesor.

Inżynierowie Google przy pracy

23 / 54
323925297633634729
Źródło zdjęć: © Materiały prasowe

Gdy usterki nie da się naprawić, trzeba wymienić całe podzespoły - tzw. "swap" płyty głównej.

Inżynierowie Google przy pracy

24 / 54
323925297633765801
Źródło zdjęć: © Materiały prasowe

Obsługa generatora.

Inżynierowie Google przy pracy

25 / 54
323925297633896873
Źródło zdjęć: © Materiały prasowe

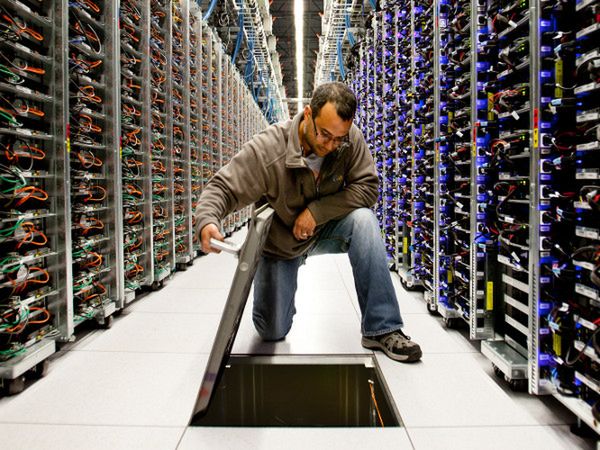

Oględziny rur z wodą pod podłogą.

Inżynierowie Google przy pracy

26 / 54
323925297634027945
Źródło zdjęć: © Materiały prasowe

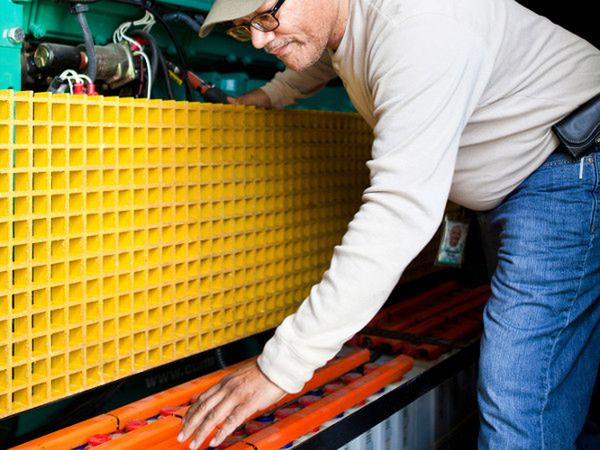

Przegląd akumulatorów zasilania awaryjnego.

Inżynierowie Google przy pracy

27 / 54
323925297634159017
Źródło zdjęć: © Materiały prasowe

Każdy skomplikowany montaż wymaga trzech rąk. Każdy prosty montaż wymaga czterech rąk.

Inżynierowie Google przy pracy

28 / 54
323925297634290089
Źródło zdjęć: © Materiały prasowe

Spawacze w centrum danych też się przydają.

Inżynierowie Google przy pracy

29 / 54
323925297634421161
Źródło zdjęć: © Materiały prasowe

Ta pani potrafi naprawiać serwery.

Inżynierowie Google przy pracy

30 / 54
323925297634552233
Źródło zdjęć: © Materiały prasowe

Kolejna inspekcja rur.

Inżynierowie Google przy pracy

31 / 54
323925297634683305
Źródło zdjęć: © Materiały prasowe

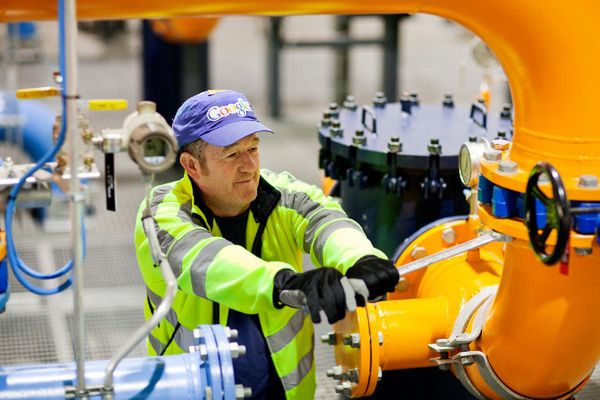

Zakręcanie zaworu rury z woda morską z pobliskiej zatoki.

Inżynierowie Google przy pracy

32 / 54
323925297634814377
Źródło zdjęć: © Materiały prasowe

Masowe kasowanie danych z wyeksploatowanych serwerów.

Inżynierowie Google przy pracy

33 / 54
323925297634945449
Źródło zdjęć: © Materiały prasowe

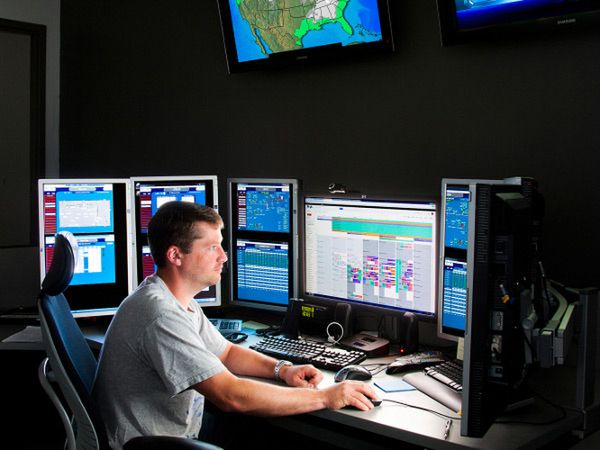

Ktoś musi nadzorować cały system.

Inżynierowie Google przy pracy

34 / 54
323925297635076521
Źródło zdjęć: © Materiały prasowe

A ten pan trzyma pieczę nad całą infrastrukturą.

Antena TV

35 / 54
323925297635207593
Źródło zdjęć: © Materiały prasowe

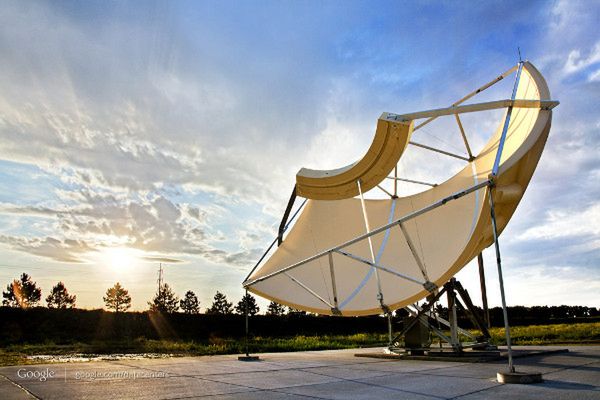

Ta ogromna antena służy do odbierania setek kanałów telewizji. Dalej sygnał transmitowany jest światłowodami i dostarczany do naszych domów.

Na zewnątrz kampusu Google

36 / 54
323925297635338665
Źródło zdjęć: © Materiały prasowe

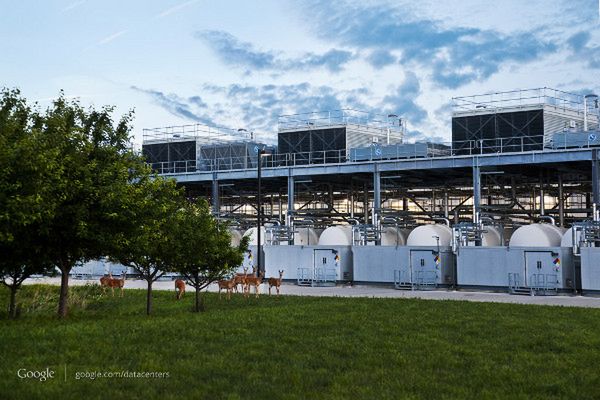

Młode jelonki.

Na zewnątrz kampusu Google

37 / 54
323925297635469737
Źródło zdjęć: © Materiały prasowe

System chłodzenia cieczy.

Na zewnątrz kampusu Google

38 / 54
323925297635600809
Źródło zdjęć: © Materiały prasowe

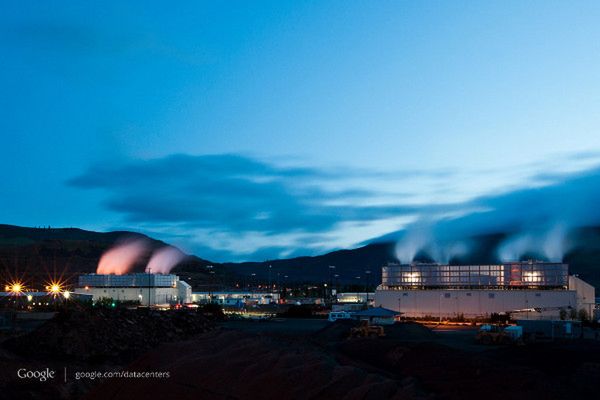

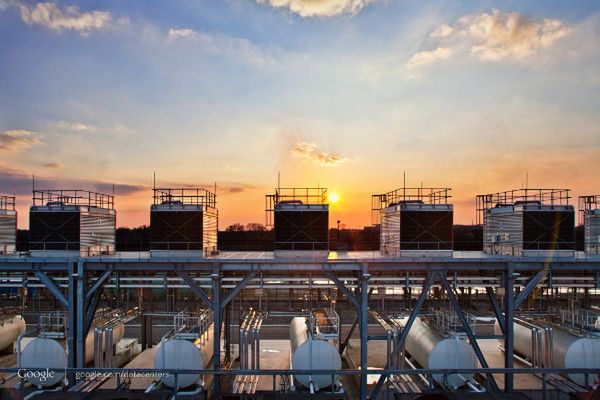

Para unosząca się nad wieżami chłodzącymi ciecz.

Na zewnątrz kampusu Google

39 / 54
323925297635731881
Źródło zdjęć: © Materiały prasowe

Para unosząca się nad wieżami chłodzącymi ciecz.

Na zewnątrz kampusu Google

40 / 54
323925297635862953
Źródło zdjęć: © Materiały prasowe

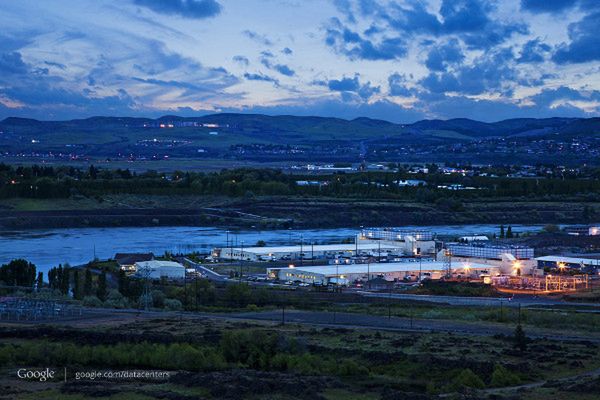

Centrum danych w Dalles, w stanie Oregon.

Na zewnątrz kampusu Google

41 / 54
323925297635994025
Źródło zdjęć: © Materiały prasowe

Zachód słońca nad Saint Ghislain w Belgii.

Na zewnątrz kampusu Google

42 / 54
323925297636125097
Źródło zdjęć: © Materiały prasowe

Zmierzch w Douglas County, Georgia.

Na zewnątrz kampusu Google

43 / 54
323925297636256169
Źródło zdjęć: © Materiały prasowe

Na zewnątrz kampusu Google

44 / 54
323925297636321705
Źródło zdjęć: © Materiały prasowe

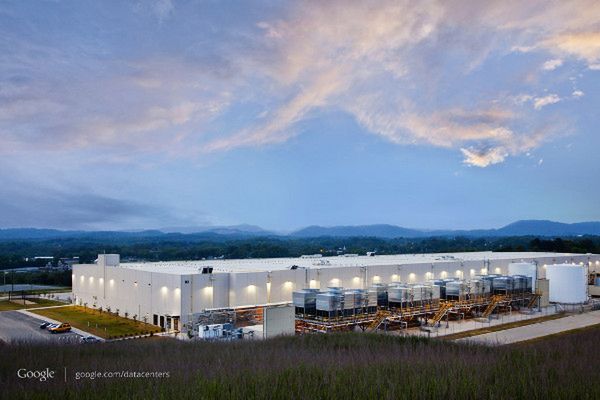

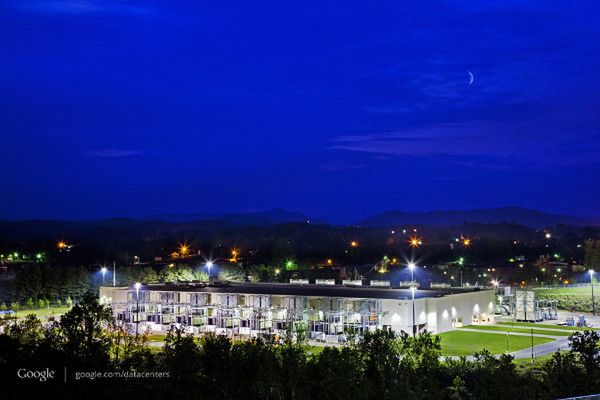

Wiosenna noc w Lenoir, w Północnej Karolinie.

Na zewnątrz kampusu Google

45 / 54
323925297636452777
Źródło zdjęć: © Materiały prasowe

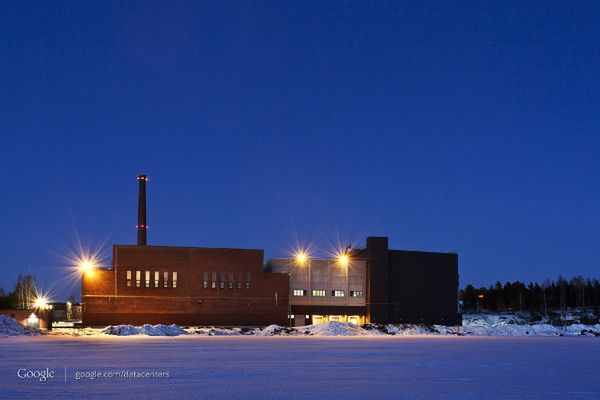

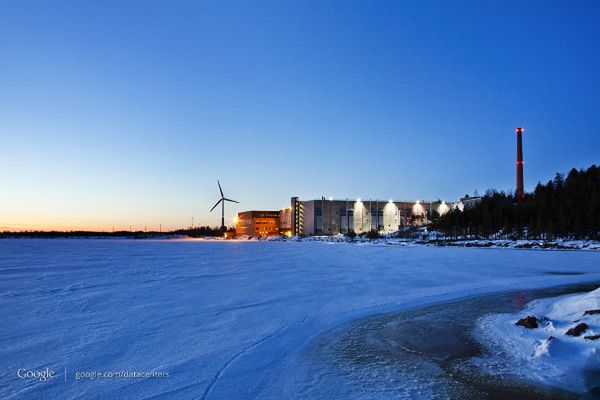

Zima w Finlandii.

Na zewnątrz kampusu Google

46 / 54
323925297636583849
Źródło zdjęć: © Materiały prasowe

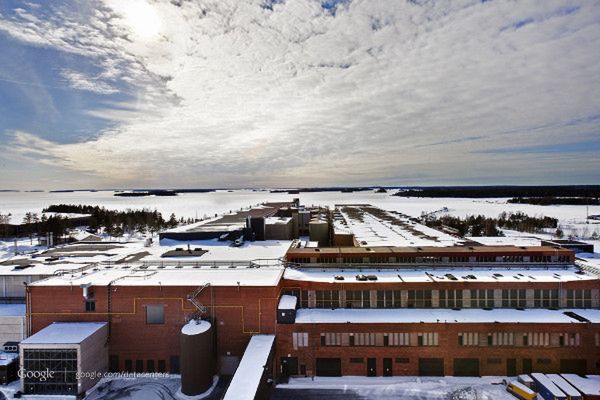

Hamina to jedno z trzech centrów danych w Europie. Wcześniej była to fabryka celulozy.

Na zewnątrz kampusu Google

47 / 54
323925297636714921
Źródło zdjęć: © Materiały prasowe

Hamina w Finlandii.

Na zewnątrz kampusu Google

48 / 54
323925297636845993
Źródło zdjęć: © Materiały prasowe

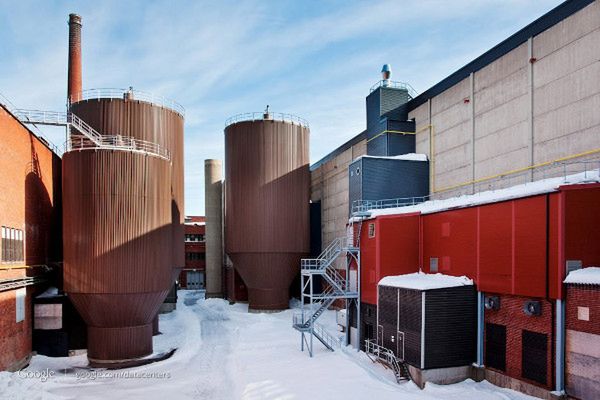

Stara fabryka papieru.

Na zewnątrz kampusu Google

49 / 54
323925297636977065
Źródło zdjęć: © Materiały prasowe

Sala konferencyjna w centrum danych Hamina w Finlandii.

Na zewnątrz kampusu Google

50 / 54
323925297637108137
Źródło zdjęć: © Materiały prasowe

Zespół Google na rybach.

Na zewnątrz kampusu Google

51 / 54
323925297637239209
Źródło zdjęć: © Materiały prasowe

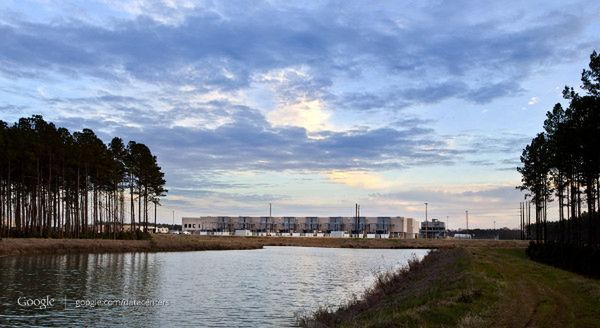

Berkeley, Północna Karolina.

Na zewnątrz kampusu Google

52 / 54
323925297637370281
Źródło zdjęć: © Materiały prasowe

Błoga cisza i spokój przed Berkeley, Północna Karolina.

Na zewnątrz kampusu Google

53 / 54
323925297637501353
Źródło zdjęć: © Materiały prasowe

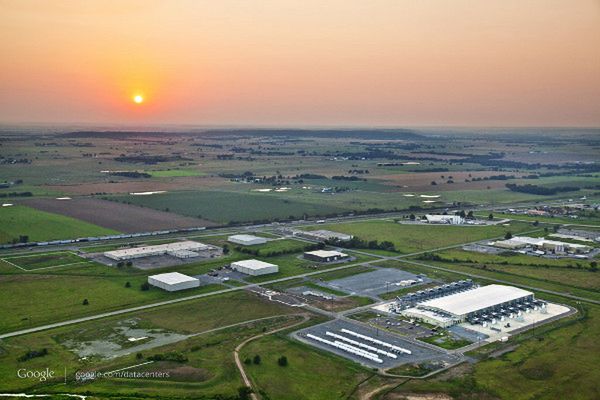

Pryor, Oklahoma z lotu ptaka.

Na zewnątrz kampusu Google

54 / 54
323925297637632425
Źródło zdjęć: © Materiały prasowe

Mayes - jasne światła w blasku księżyca.
