Brzmi to zdecydowanie mało prawdopodobnie, ale IBM znane jest z naprawdę ciekawych odkryć na rynku układów scalonych.

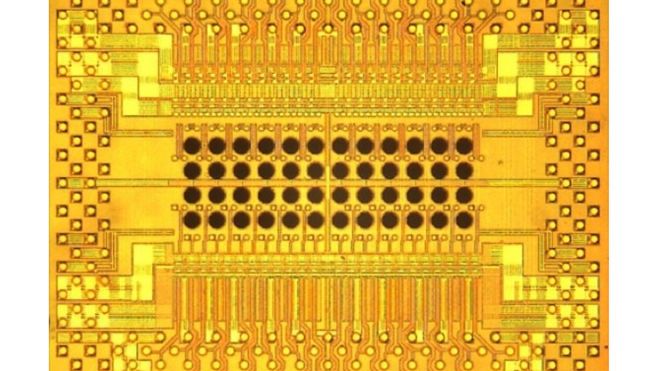

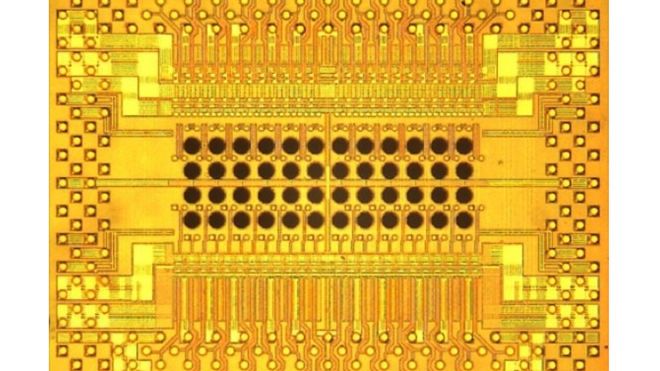

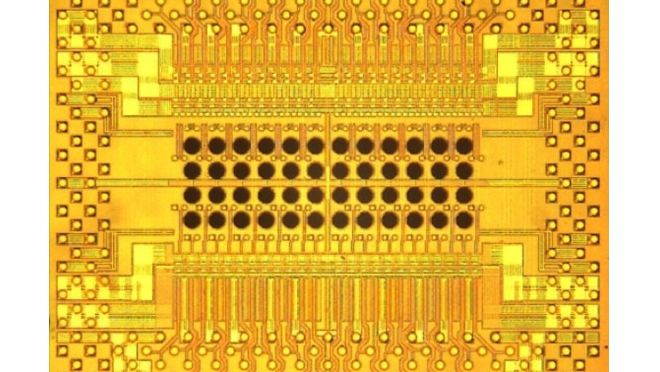

Zmierzone przesyłanie danych na sekundę wyniosło skromne 96. gigabitów. Zostało to dokonane przez wywiercenie 48 dziur w Holey Optochip i wstawienie w nie dwudziestu czterech 850 nanometrowych transmiterów Vertical Cavity Surface Emitting Lasers (VCSELs) i takiej samej ilości fotodiod.
Sam chip wykonany jest w procesie technologicznym 90nm, ma wymiary 5.2 x 5.8 mm i pobiera tylko 5. energii. Po przeróbce ma to być więcej, ale nieznacznie. Jeżeli to wszystko uda wprowadzić do masowej produkcji, to pozostanie nam tylko czekać na łącza, które będą wstanie wysyłać takie ilości danych, np. te oparte na grafenie.
